10G koppar förklarat: Cat6A-kabelstandarder, avståndsgränser och köpguide

Kort svar först: för länkar som stannar i en byggnad och inom 100 meter är 10G koppar, vilket betyder 10GBASE-T Ethernet som körs över Katt6A- eller Katt7-strukturkablage, det mest praktiska och kostnadseffektiva sättet att leverera 10 Gbps till skrivbord, åtkomstpunkter, kameror och switchar. Fiber tar över där avstånd, elektromagnetisk störning eller ryggradsaggregationskrav överstiger vad tvinnade kablar kan stödja.

Den här guiden går igenom hur 10G-koppar fungerar, vilka kabelkategorier som faktiskt bär den, var den slår fiber och var den förlorar, och vad inköpsteam bör verifiera innan de undertecknar en inköpsorder. Perspektivet är medvetet praktiskt: vi tillverkar keystone-jack, patchpaneler och patch-kablar för nätverkskablingsprojekt levererade till mer än 45 länder, och punkterna nedan återspeglar de frågor som distributörer, integratörer och entreprenörer ställer med oss ​​oftast.

Nyckelslutsats: 10G koppar över Cat6A-kablar är standardvalet för inbyggda 10 Gbps horisontella länkar upp till 100 meter, medan fiber förblir det rätta verktyget för backbone och långdistanskörningar.

Vad är 10G koppar? 10GBASE-T-standarden förklaras

10G koppar hänvisar till att köra 10-Gigabit Ethernet över balanserad partvinnad kablar genom det välbekanta RJ45-gränssnittet. IEEE ratificerade tekniken som 10GBASE-T 2006 under 802.3an-standarden, och det är fortfarande det enda sättet att nå 10 Gbps över allmänna kontorskablar utan att ändra kontakten som alla nätverksenheter redan använder. Den kontaktkompatibiliteten är den tysta anledningen till att koppar har förblivit relevant: en 10G kopparport talar till befintliga datorer, skrivare, telefoner och kameror utan adaptrar, mediaomvandlare eller nya enhetsinventarier.

Jämfört med en gigabitlänk är 10GBASE-T en mycket mer krävande övning i signaldisciplin. Driftsbandbredden stiger till 500 MHz, alla fyra paren sänder och tar emot samtidigt, och flernivåkodning i kombination med digital signalbehandling separerar de överlappande signalerna i varje ände. Det är därför själva kabelanläggningen, inte bara omkopplaren, blir den begränsande faktorn: varje jack, panel, patchkabel och meter horisontell kabel i kanalen måste hålla sina toleranser över hela det spektrumet.

Bakåtförhandling är en annan praktisk fördel. Moderna 10GBASE-T-portar stöder vanligtvis också 1G-, 2,5G- och 5G-hastigheter, så en switchuppdatering kan föregå en kabeluppgradering och båda investeringarna kan fasas över budgetcykler. Power over Ethernet, inklusive de högre 802.3bt-effektklasserna, kör på samma fyra par, vilket är oerhört viktigt för Wi-Fi-åtkomstpunkter och IP-kameror som behöver multi-gigabit-data och betydande kraft i en enda kabel.

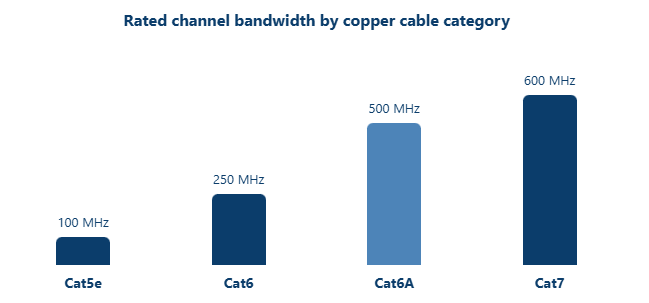

Bandbreddsklassificering är det renaste sättet att se varför kabelkategorin spelar så stor roll för 10G koppar. Varje kategori definieras mot ett frekvensområde mätt i megahertz, och 10GBASE-T behöver spektrum upp till 500 MHz för att placera sin signal. Lägre kategorier erbjuder helt enkelt inte det spektrumet, oavsett hur noggrann installationen är. Kolumndiagrammet nedan jämför den nominella kanalbandbredden för de fyra kategorier som köpare frågar om oftast. Ha en regel i åtanke när du läser den: nominell bandbredd är ett nödvändigt villkor för en 10G kopparkanal, inte en fullständig garanti i sig.

Diagrammet berättar historien om 10G koppar i en blick. Cat5e stannar vid 100 MHz, vilket är bekvämt för gigabit men lämnar inget utrymme för 10GBASE-T. Cat6 fördubblar det till 250 MHz, tillräckligt för kortdistansförsök men kortare än de 500 MHz som standarden förväntar sig. Cat6A når 500 MHz, exakt det spektrum som 10GBASE-T designades runt, och det är därför industrin behandlar det som baslinjen för nya 10G kopparkablar. Cat7 sträcker sig till 600 MHz, vilket ger marginal och, i de flesta konstruktioner, full skärmning ovanpå. Två praktiska anteckningar följer av dessa siffror. Först, när en leverantör erbjuder en 10G-klassad Cat6 patch-sladd, läs den som en bekvämlighet snarare än en ersättning för en Cat6A-kanal. För det andra verifieras bandbredden på komponent- och kanalnivå genom laboratorie- och fälttester, så fråga vilken tillverkare eller grossist som helst om testdata med full nominell frekvens innan du bestämmer dig för en massbeställning. Bandbredd förklarar också en del av prisstegen, eftersom snävare tillverkningstoleranser vid högre frekvenser kostar verklig produktionsansträngning. Det förklarar dock inte allt eftersom överhörningskontroll och skärmning tillför kostnader som megahertz-siffran ensam inte visar. Använd diagrammet för att lista kategorier och läs sedan nästa avsnitt för att förstå vad som händer med signalen inuti dessa megahertz.

Nyckelslutsats: Cat6A är den minsta kategorin att specificera för en kompatibel 10G kopparkanal, eftersom endast dess 500 MHz bandbredd matchar vad 10GBASE-T designades för att använda.

Hur 10G koppar fungerar: kodning, främmande överhörning och kabelkonstruktion

Under huven trycker 10GBASE-T vart och ett av de fyra paren för att bära data i båda riktningarna samtidigt, med hjälp av 16-nivåers pulsamplitudmodulering arrangerad i en 128-tillståndskonstellation, med ekodämpningselektronik som drar isär de överlappande sändnings- och mottagningssignalerna. Den tekniska detaljen spelar mindre roll för köpare än dess konsekvens: signalintegriteten beror nu på fysisk konstruktionskvalitet och installationsdisciplin, inte bara på en kabelmanteletikett. Små avvikelser som en gigabit-länk skulle rycka av sig, som ett övertvinnat par eller en krossad kabelsektion, blir mätbara fel vid 10 Gbps.

Den enskilt största fienden är främmande överhörning, ofta förkortat ANEXT, som är störningar kopplade från närliggande kablar i samma paket. Till skillnad från överhörning inuti en kabel kan främmande överhörning inte avbrytas av elektroniken i varje ände, så det måste kontrolleras fysiskt genom parseparering, skärmning och noggrann buntning. Det är precis därför en Cat6-länk som certifierar vackert på egen hand kan misslyckas inuti en tät bricka av parallella körningar, och varför kategoristandarder för 10G-koppar skärpte konstruktionskraven så avsevärt.

Kabelkonstruktion svarar på den utmaningen på flera nivåer, och skärmningsalternativen förtjänar en närmare titt innan du väljer. De fyra konfigurationerna nedan täcker nästan alla produkter du kommer att se i en leverantörskatalog, och var och en gör olika avvägningar mellan immunitet, kostnad, uppsägningsansträngning och jordningskrav.

• U/UTP Fyra bara par utan sköld. Lägsta kostnad och snabbaste avslutning, immunitet förlitar sig helt på kabelbalans, så det kräver mest installationsdisciplin.
• F/UTP En folieskärm runt alla fyra paren. Minskar främmande överhörning mellan närliggande kablar märkbart och passar upptagna brickor, till priset av limning och jordningsarbete.
• U/FTP En individuell folie runt varje par. Stark kontroll av par-till-par överhörning inuti kabeln, ett vanligt val för Cat6A-installationer med hög densitet.
• S/FTP En flätskärm över individuellt folierade par. Den högsta immunitetsnivån och standardkonstruktionen bakom Cat7-kablar.

En jordningsanmärkning gäller för varje skärmat alternativ: metallskärmen fungerar bara som den är designad när den är korrekt fäst vid patchpanelen och uttagshårdvaran. En ojordad eller dåligt jordad skärm kan bete sig närmare en antenn än en barriär, varför vi alltid frågar kunderna om deras jordningspraxis innan vi rekommenderar en skärmad 10G kopparkanal.

Nyckelslutsats: 10G kopparprestanda lever eller dör vid överhörningskontroll, så välj den skärmningsnivå som matchar din elektriska miljö istället för att som standard välja det billigaste oskärmade alternativet.

Kabelkategorier för 10G koppar: Cat6, Cat6A och Cat7 jämfört

Tabellen nedan kondenserar kategorifrågan till de siffror som är viktiga för en 10G kopparplan. Behandla det som ett urvalsfilter snarare än marknadsföringskopia, eftersom varje rad har en upphandlingskonsekvens.

Cat6 förtjänar ett försiktigt ord, eftersom det orsakar mest förvirring i citat. TIA-vägledning tillåter 10GBASE-T över Cat6 på reducerade avstånd, vanligtvis citerade som upp till 55 meter, och kortare fortfarande inuti täta buntar nära andra kablar. Vissa projekt använder detta framgångsrikt för korta körningar mellan skåp eller vägg till skrivbord, men alla måste vara fältcertifierade och kanalmarginalen är tunnare än någon av oss skulle vilja. Om en leverantör erbjuder 10G-kapabel Cat6 utan att nämna avståndsgränser, ställ svårare frågor innan du skriver under.

Cat6A är det vanliga svaret och det som erkänns av både TIA och ISO, som klass EA, för garanterade 100-meters 10GBASE-T-kanaler. Den konstruerades specifikt kring främmande överhörningskontroll, den finns i oskärmade och skärmade versioner, och priset har slagit sig in i det vanliga territoriet efter år av volymproduktion. För en ny 10G kopparinstallation är Cat6A den säkra standard som inte behöver försvaras vid nästa granskning.

Cat7 sitter ovanför det som ett ISO-definierat klass F-system vid 600 MHz, byggt på helt avskärmad S/FTP-konstruktion. En kompatibilitetsanmärkning är viktig här: formella Cat7 specificerar GG45- eller TERA-kontakter snarare än vanliga RJ45, även om många RJ45-terminerade skärmade sladdar och moduler i leverantörskataloger är byggda för prestanda i Cat7-klass. Om dina projektdokument kräver Cat7, bekräfta anslutningskompatibilitet över varje komponent i kanalen innan du beställer. Ovanför båda dessa finns Cat8 för korta 30-meters 25G- och 40G-länkar i datacenter, vilket är värt att veta även om det sällan gäller en horisontell kontorsdesign.

En kompatibel 10G kopparkanal är en kedja av fem element: arbetsområdets sladd, keystone-uttaget bakom frontpanelen, den horisontella kabeln, patchpanelen i telekomrummet och utrustningssladden på andra sidan. Att blanda prestandagrader längs den kedjan förbränner marginalen som standarden ger dig, så erfarna köpare köper hela kanalen från en tillverkare i en klass. Keystone-jacket är den komponentinstallatörer som berör mest och testar minst, vilket är anledningen till att termineringsprecisionen i en Cat6A-modul förtjänar lika mycket granskning som kabeltrycket på lådan.

Skärmade Cat6A Keystone-uttag utan verktyg för 10G-kanaler Dessa skärmade, verktygslösa Cat6A keystone-uttag avslutar arbetsområdesanslutningar med jämn precision. Eftersom termineringsnoggrannhet vid uttaget är avgörande för att hålla en 10G kopparkanal certifierad, hjälper anskaffning av dem i kanalklass att skydda länkmarginalen. Visa produkt →

Nyckelslutsats: specificera Cat6A som standard 10G-kopparplattform, reservera Cat7 för krävande EMI- eller skärmade policy-platser, och behandla korta Cat6-körningar som certifierade undantag snarare än en designstrategi.

10G koppar vs. 10G fiber: avstånd, kostnad och var var och en vinner

Ingen av teknikerna vinner på varje axel, så den användbara frågan är vilket medium som vinner på de axlar som ditt projekt faktiskt har. I stora drag äger 10G-koppar de sista 100 metrarna där ändpunkterna bor, tack vare RJ45-alltid, PoE-stöd och låg komponentkostnad per kanal. Fiber äger allt utöver det: ryggradshöjare, campuslänkar, högstörande rutter och alla vägar med tillväxtplaner över 10 Gbps.

Avstånd är vanligtvis det första siffran köpare jämför när de väger 10G koppar mot fiber. En 10GBASE-T-kanal och en fiberlänk löser samma 10 Gbps-problem, men de täcker väldigt olika avstånd från samma rack. Det horisontella stapeldiagrammet nedan visar den maximala räckvidden för de vanligaste medierna vid 10 Gbps. Kopparkategorier sitter bredvid multimode-fiber och en direktmonterad twinax-enhet så att proportionerna är lätta att läsa. Alla värden förutsätter en standardkompatibel, korrekt installerad kanal.

Mönstret i detta diagram är arkitekturen för de flesta moderna byggnader i miniatyr. Direktmonterade twinax-enheter toppar ut cirka 7 meter, vilket gör dem till ett verktyg i racket för att ansluta intilliggande strömbrytare snarare än ett kabelsystem. Cat6 täcker ungefär 55 meter vid 10 Gbps när förhållandena är vänliga, tillräckligt för vissa garderobskörningar mellan våningarna men aldrig en garanterad horisontell design. Cat6A och Cat7 bär båda 10G koppar till hela 100-meterskanalen som strukturerade kablar designades runt, och det antalet är det som låter ett telekomrum betjäna en hel våning. OM3 multimode-fiber förlänger samma 10 Gbps till 300 meter och OM4 till 400 meter, vilket är anledningen till att stigare och mellanbyggnadslänkar som standard använder fiber. Sammanläst beskriver staplarna en ren arbetsfördelning: koppar för de horisontella sista 100 metrarna, fiber ovanför och bortom den. Det finns inget twisted-pair-alternativ över 100 meter vid 10 Gbps, så en 120-meters löpning är ett fiberbeslut oavsett vad budgeten säger. Latensskillnader mellan 10GBASE-T och fiber finns men är tillräckligt små för att kontors- och campusapplikationer i de flesta fall ska kunna ignoreras. Vikt och diameter spelar också roll, eftersom 10G-kopparkablar är tjockare än sina gigabit-föregångare och fyller stigarutrymmet snabbare. Avstånd interagerar också med topologi, eftersom en kopparräckvidd på 100 meter vanligtvis tar bort kostnaden för mellanliggande garderober på ett typiskt golv. Om din byggnad redan har en OM3- eller OM4-stomme installerad, håller den smarta designen den för vertikal distribution och låter Cat6A hantera varje horisontell droppe.

Kostnaden avgör lika många projekt som råprestanda gör. Budgeten för en 10G kopparlänk är uppdelad på fyra hinkar: passiva komponenter, aktiva portar, installationsarbete och testning. Proportionerna skiftar med projektstorleken, men en typisk kontorsrenovering spenderar det mesta av sina pengar utanför bytet. Munkdiagrammet nedan visar en representativ uppdelning för en enda 10G kopparkanal i en medelstor uppgradering. Behandla det som ett planeringsförhållande snarare än ett citat.

Det vanligaste planeringsfelet är att anta att kabelräkningen är hela historien. Passiva komponenter tar den största enskilda andelen på cirka 40 procent, men den andelen inkluderar varje uttag, panel och sladd i kanalen, inte bara själva kabeln. Aktiva portar tar ungefär en fjärdedel, och här blir jämförelsen mellan 10GBASE-T och SFP-fiber intressant, eftersom portprissättning och strömförbrukning varierar märkbart mellan switchgenerationer och kan vända på aritmetiken vid stora installationer. Installationsarbete matchar den aktiva andelen, och arbetskraften är där 10G-koppar kräver mer omsorg än gigabit gjorde, eftersom precision i terminering och buntningsdisciplin direkt påverkar kanalmarginalerna. Testningen ser liten ut på 10 procent, men det är den billigaste försäkringen i diagrammet, eftersom certifiering som fångar en dålig avslutning sparar ett återbesök som kostar mer än testarens tid. Grossister och projektköpare bör också jämföra kanalkostnad snarare än komponentpris, eftersom en något dyrare domkraft som installeras snabbare kan sänka arbetsgränsen. Volymen spelar också roll: att beställa en komplett kanalsats från en tillverkare kostar vanligtvis bättre än att montera komponenter från flera leverantörer. Dessa siffror förutsätter nya kablar, och en eftermontering med svåra vägar pressar arbetsandelen högre. Effektbudgetar förtjänar också ett omnämnande, eftersom täta 10GBASE-T-switchkonfigurationer förbrukar mer elektricitet än fiberekvivalenter, och det dyker upp på driftssidan av huvudboken. Rework är den osynliga femte skopan, och det säkraste sättet att krympa den är att köpa komponenter med verifierbara testdata från början.

Nyckelslutsats: använd 10G koppar under de sista 100 metrarna där ändpunkterna lever, och lämna jobbet till fiber när det körs över 100 meter, korsar byggnader eller utsätts för allvarliga störningar.

Applikationsscenarier och urvalspunkter för 10G koppar

Där 10G koppar tjänar sitt behåll idag

Företagskontors horisontella kablar förblir det klassiska fallet: en Cat6A-kanal från ett centraliserat telekomrum till varje arbetsområde, som serverar skrivbord på multi-gigabit idag och vid 10G när enheter uppdateras. Wi-Fi-historien har blivit lika viktig, eftersom moderna 802.11ax och efterföljande accesspunkter vill ha multi-gigabit upplänkar och högeffekt PoE över samma kabel, och en Cat6A 10G koppardroppe tillfredsställer båda utan att dra en andra krets. Övervakning och byggnadsautomation följer samma logik, eftersom NVR-upplänkar, kameraaggregation och styrtrafik alla drar nytta av utrymmet på kopparsträckor som håller sig under 100 meter. I datacenter har 10GBASE-T en roll i topologier i slutet av raden och mitten av raden för körningar upp till 100 meter, medan in-rack-anslutningar på några meter vanligtvis använder twinax-enheter och den vertikala ryggraden flyttas till fiber. Smarta byggnader och industrikanter avrundar listan, var som helst där gateways, kontroller och aggregationsswitchar behöver robust multi-gigabit-anslutning i elektriskt bullriga miljöer som produktionsgolv eller takutrustningszoner.

I själva telekomrummet är patchpanelen där alla dessa horisontella körningar landar, och panelkvaliteten avgör hur mycket marginal som överlever uppsägning. En kategorimatchad, välbyggd panel håller varje certifierad länk certifierad efter att installatören lämnar byggnaden, vilket är anledningen till att panelval hör hemma i specifikationen, inte i hårdvarulistan i sista minuten.

Cat6A skärmade och UTP patchpaneler Cat6A patchpaneler i flera portar och skärmade eller oskärmade alternativ landar alla horisontella körningar i telekomrummet. En kategorimatchad, välbyggd panel bevarar certifierad länkprestanda, så panelkvalitet hör hemma i specifikationen. Visa produkt →

Urvalspoäng för upphandlingsteam

1. Håll hela kanalen i en kategori och en prestandaklass, från arbetsområdesladd till patchpanel, eftersom en enda svag länk definierar hela kanalen.
2. Matcha skärmningsnivån till den elektriska miljön och bekräfta att ditt team kan fästa skärmar korrekt innan du väljer F/UTP, U/FTP eller S/FTP.
3. Kontrollera termiska PoE-antaganden: PoE med hög effekt värmer buntade kablar, så planera konservativa buntstorlekar och föredra Cat6A för 802.3bt-distributioner.
4. Fråga alla nominerade leverantörer om komponent- och kanaltestdata som täcker insättningsförlust, returförlust, NEXT och främmande överhörning över hela den nominella frekvensen.
5. Utvärdera tillverkaren bakom katalogen: in-house verktyg, stabil produktionskapacitet, OEM- och ODM-stöd och förpackningar som är lämpade för distribution förutsäger smidigare projekt.
6. Validera med prover som avslutats av dina egna installatörer innan du släpper en massinköpsorder, eftersom verklig utförande är en del av produkten.

Nyckelslutsats: köp 10G-kopparkanalen som ett matchat system från en ansvarig tillverkare och låt fältprover, inte katalogsidor, fatta det slutliga beslutet.

Installations- och underhållsvägledning för pålitliga 10G kopparlänkar

Installationsregler som skyddar kanalen

De flesta 10G-kopparproblem är installerade, inte tillverkade, vilket är goda nyheter eftersom installationsvanorna går att fixa. Bevara vridningen av varje par hela vägen till termineringspunkten och vrid aldrig mer än cirka 13 millimeter vid Cat6A-uttag och paneler. Respektera den minsta böjradien, minst fyra gånger kabelns ytterdiameter och mer för skärmade konstruktioner, särskilt bakom frontplattor och inuti trånga skåp. Håll horisontella banor åtskilda från oskärmade kraftledningar och lysrörsarmaturer och undvik långa parallella banor längs motor- eller belysningskretsar. Begränsa buntstorlekarna och byt ut alltför täta buntband med kardborrefästen, eftersom krosstrycket förvränger pargeometrin som 10GBASE-T är beroende av. Avsluta med rätt stansar och verktyg på kategoriklassad hårdvara, certifiera sedan varje permanent länk och hela kanalen, lägg till utomjordiska överhörningskontroller på de tätaste panelerna.

Utrustningens sladdar i båda ändar förtjänar samma seriösa som den fasta kabeln, eftersom en fyndsladd kan ta bort en certifierad kanal. Håll ett lager av testade, kategorimatchade sladdar i standardlängder så att installatörer aldrig improviserar med rester från ett äldre projekt.

Cat6A och Cat8 patchsladdar Kategori-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Visa produkt →

Håller växten frisk efter överlämnandet

Märk båda ändarna av varje länk med samma identifierare, håll dammskyddet på plats på oanvända portar och upprätthåll en lappningsdisciplin som registrerar varje rörelse, tillägg och förändring. Återcertifiera alla länkar som avbryts eller omdirigeras istället för att anta att den fortfarande uppfyller betyget. Byt ut skadade patch-kablar istället för att krympa dem igen, eftersom fältkrympta reparationer sällan har Cat6A-toleranser. Schemalägg en periodisk revision som tar prov på kanaler, kontrollerar skåptemperaturer i hög-PoE-zoner och stämmer av dokumentationen med vad som faktiskt finns i racken. Anläggningar som följer denna rutin klarar sina 10G-kopparrevisioner år senare utan dramatik, och anläggningar som hoppar över det upptäcker vanligtvis skillnaden under en flytt, tillägg eller förändring vid sämsta möjliga tidpunkt.

Nyckelslutsats: en 10G kopparkanal är bara så bra som den värsta avslutningen, så upprätthåll reglerna för vridning, böjradie, buntning och certifiering vid installationen och fortsätt att certifiera om efter varje förändring.

Vanliga frågor: 10G kopparfrågor köpare frågar mest

Frågorna nedan kommer upp upprepade gånger i samtal med distributörer, integratörer och projektentreprenörer. Svaren är korta och praktiska så att du kan lyfta dem rakt in i din egen projektdokumentation.
