Att välja det bästa Katt7 keystone jack kommer ner till tre kärnfaktorer: skärmningstyp (STP vs. FTP), anslutningsavslutningsstil (verktygslös vs. punch-down) och kompatibilitet med din kabels ledningsmätare . Gör det rätt, och ditt nätverk kommer konsekvent att nå Katt7:s nominella 600 MHz bandbredd över körningar på upp till 100 meter. Avsnitten nedan bryter ner varje beslutspunkt med specifika specifikationer, jämförelser och verklig vägledning.
Vad gör en Keystone Jack "Cat7-kompatibel"
Cat7 är en ISO/IEC 11801 klass F-standard, inte en TIA/EIA-standard, vilket innebär att specifikationsdetaljerna skiljer sig från de vanligare Cat5e/Cat6-klassificeringarna. Ett äkta Cat7 keystone-uttag måste uppfylla följande minimikrav för prestanda:
| Parameter | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Bandbredd | 500 MHz | 600 MHz | 1000 MHz |
| Max datahastighet | 10 Gbps | 10 Gbps | 40–100 Gbps |
| Skärmningskrav | Valfritt | Obligatorisk (S/FTP) | Obligatorisk (S/FTP) |
| Anslutningstyp | RJ45 | GG45 eller TERA | GG45 eller TERA |
Lägg märke till det Cat7 kräver full skärmning på varje komponent , inklusive själva keystone-jacket. Alla domkrafter märkta "Cat7" men som saknar individuell parskärmning plus en övergripande fläta uppfyller inte standarden, oavsett marknadsföringspåståenden.
Skärmningstyper: Varför S/FTP är icke-förhandlingsbart för Cat7
Cat7-kablar använder en S/FTP-konstruktion (Screened Foiled Twisted Pair): vart och ett av de fyra paren är individuellt folielindade, och sedan omsluts hela bunten i en flätad skärm. En Cat7 keystone-jack måste fortsätta den skärmningsvägen obruten. Här är vad varje skärmetikett faktiskt betyder:
- FTP / ScTP – Endast en övergripande folie. Lämplig för Cat6A, otillräcklig för Cat7.
- S/FTP – Individuella par folier plus yttre fläta. Minimum krävs för Cat7.
- SF/FTP – Individuella par folier plus ytterfläta plus ytterfolie. Överträffar Cat7-kraven; används vanligtvis för industriella eller högstörande miljöer.
En trasig skärm vid termineringspunkten fungerar som en antenn och bjuder in EMI-inträde. I praktiken främmande överhörning (AXT) kan öka med upp till 30 dB om skölden inte är ordentligt jordad vid uttaget — tillräckligt för att slå en 10GBase-T-länk helt offline.
Jorda skölden korrekt

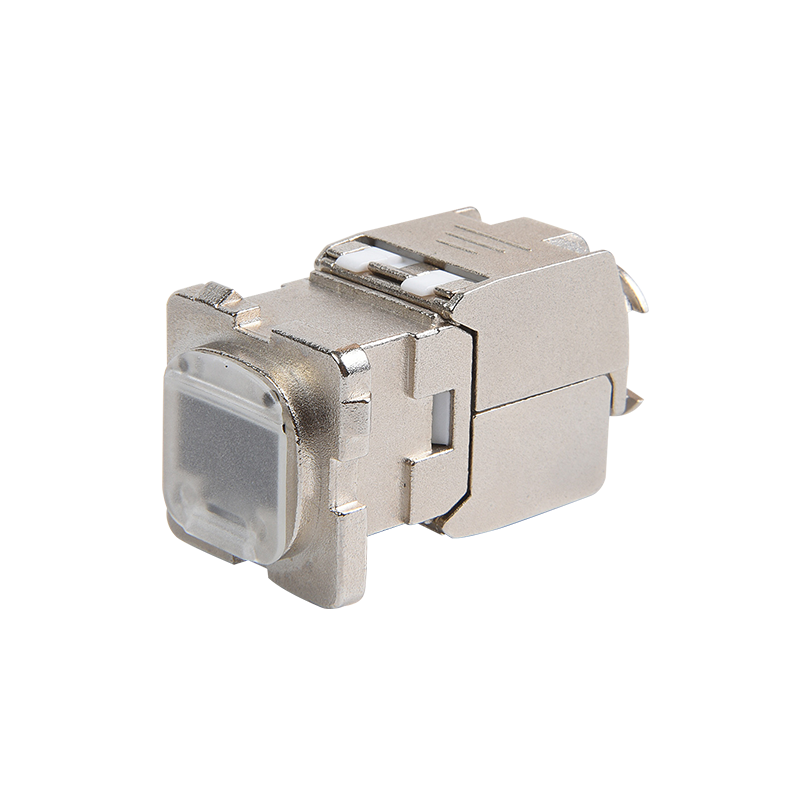

Ett skärmat uttag är endast användbart om det är jordat i ena änden (patchpanelen eller väggplattans sida). Jordning i båda ändar skapar en jordslinga. Leta efter uttag med ett integrerat metallhölje som fästs direkt på en jordad patchpanelram – detta eliminerar behovet av en separat jordkabel och minskar installationsfel.
GG45 vs. TERA: Att välja rätt Cat7-kontaktformat
Cat7 använder inte ett standard RJ45-gränssnitt. Två anslutningssystem dominerar, och att välja fel innebär att man köper inkompatibla patchsladdar och frontplattor:
| Funktion | GG45 | TERA |
|---|---|---|
| RJ45 bakåtkompatibel | Ja | Nej |
| Max frekvens | 600 MHz | 1000 MHz |
| Kontaktpunkter | 8 (4 hörn) | 8 |
| Bästa användningsfallet | Blandade miljöer med äldre RJ45-enheter | Full Cat7A eller specialbyggd Cat7-infrastruktur |
| Framsida Tillgänglighet | Allmänt tillgänglig | Mer begränsad |
För de flesta hemlabb och implementeringar av småföretag, GG45 är det praktiska valet eftersom befintliga RJ45-patch-kablar fortfarande kommer att fungera på Cat6A-prestandanivåer medan inbyggda Cat7-patch-kablar låser upp hela 600 MHz-bandbredden.
Avslutningsstil: Verktygslös vs. Punch-Down
Hur du avslutar kabeln i uttaget påverkar både installationstid och långsiktig tillförlitlighet. Cat7 keystone-uttag finns i två primära termineringsstilar:
Verktygslös (IDC Clip) avslutning
Ledare sätts in i märkta slitsar och ett lock snäpps ner, skär och får kontakt samtidigt. Fördelarna inkluderar snabbare installation (vanligtvis under 2 minuter per jack när den väl har övats), krävs inget nedstansningsverktyg och lägre risk för överdrivning av ledare. Avvägningen är något högre kostnad per enhet och mindre bekant känsla för erfarna installatörer som är vana vid traditionella metoder.
Punch-Down (110-stil) uppsägning
Ett 110 punch-down verktyg driver varje ledare in i en IDC-slits. Den här metoden är branschstandarden inom strukturerad kablage och föredras av proffs som arbetar med stora volymer av patchpaneler. För Cat7, se till att ditt stansverktyg har en lågpåverkansinställning — överdriven kraft kan skada folieskölden på enskilda par, vilket försämrar själva skyddet du betalat för.
Vilket ska du välja?
- Gör det själv eller små körningar (1–10 uttag): Verktygslöst är snabbare och undviker kostnaden för ett kvalitetspunch-down-verktyg.
- Professionella eller stora körningar (20 jack): Punch-down med ett kalibrerat verktyg ger mer konsekventa resultat i skala.
- Eftermontering eller trånga utrymmen: Verktygslösa domkrafter har vanligtvis en mer kompakt ryggprofil, lättare att arbeta med bakom grunda vägglådor.
Conductor Gauge-kompatibilitet: Matcha uttaget till din kabel
Cat7-kablar tillverkas i solid-core och tvinnade varianter, som var och en kräver en annan IDC-kontaktdesign:
- Solid ledare (22–24 AWG): Standard för inbyggnadskörningar. IDC-kontakter genomborrar isoleringen rent på solid tråd. Använd inte uttag som endast är tvinnade med solid kabel - kontaktvingarna kan misslyckas med att sitta ordentligt, vilket orsakar intermittent kontinuitet.
- Strandad ledare (26–28 AWG): Används för patch sladdar. IDC-kontakter med tvinnade klass har ett bredare spår för att greppa flera filament. Att använda ett solid-only jack på tvinnad kabel leder till högt kontaktmotstånd och signalförlust.
- Dubbla uttag (22–26 AWG): Acceptera båda ledartyperna. Rekommenderas när du är osäker på kabelspecifikationen eller när du bygger en blandad miljö.
Kontrollera alltid att AWG-intervallet som är tryckt på jackkroppen matchar din kabels ledare innan du köper den.
Kabelkonfiguration: T568A vs. T568B
Katt7 keystone jacks stöder både T568A och T568B ledningsscheman. Systemet i sig påverkar inte prestandan — Det som spelar roll är konsistens över varje jack, patchpanel och patchkabel i samma körning. Att blanda T568A i ena änden med T568B i den andra skapar en korsad kabel som inte fungerar med vanliga nätverksväxlar.
- T568B är den vanligaste i nordamerikanska kommersiella installationer.
- T568A föredras i statliga och vissa internationella installationer och krävs av ANSI/TIA-570-C för kabeldragning i bostäder.
De flesta Cat7-uttag inkluderar färgkodade kopplingsscheman för båda scheman på kroppen eller i förpackningen. Välj en och dokumentera ditt val – detta skyddar alla som utför underhåll år senare.
Viktiga specifikationer att kontrollera innan du köper
Använd denna checklista när du utvärderar någon Cat7 keystone jack-listning eller datablad:
- Nominell bandbredd: Måste vara ≥ 600 MHz. Allt lägre är Cat6A eller lägre.
- Avskärmning: S/FTP-konstruktion med ett ledande hölje som passar ihop med en jordad panel.
- Insättningsförlust vid 600 MHz: Bör vara ≤ 0,4 dB enligt ISO/IEC 11801-kanalmodellen.
- NÄSTA (Near-End Crosstalk) vid 600 MHz: Leta efter värden ≥ 60 dB för marginal över minimum.
- Returförlust vid 600 MHz: ≥ 15 dB är en praktisk tröskel för 10GBase-T tillförlitlighet.
- Ledarutbud: Kontrollera att den matchar din kabels AWG (vanligtvis 22–24 AWG för solid in-wall Cat7).
- Parningscykler: Kvalitetsuttag är klassade för ≥ 750 insättningar. Budgetenheter anger ofta bara 200.
- Kontaktplätering: Guldpläterade kontakter (≥ 50 µin) motstår oxidation och bibehåller låg kontaktmotstånd över tiden.
Vanliga installationsmisstag som försämrar Cat7-prestanda
Även den högsta specifikationen kan prestera sämre om den installeras felaktigt. Dessa är de vanligaste felen:
- Överdriven vridning vid avslutning: Cat7 tillåter maximalt 13 mm (0,5 tum) av otvinnad ledare vid uttaget. Om du överskrider detta ökar överhörningen och kan misslyckas med ett kanalcertifieringstest.
- Att inte behålla droppöglan på skölden: När du drar skärmad kabel genom vägghåligheter, lämna en liten slinga för att förhindra att fukt sugs ut längs flätan in i jackhuset.
- Överdragning av buntband: Komprimering av S/FTP-kabel vid böjningar deformerar de individuella parets folier, vilket skapar impedansdiskontinuiteter. Använd kardborrefästen istället för dragkedjor i plast på Cat7-körningar.
- Minsta böjradieöverträdelser: Cat7-kabel har en minsta böjradie på 8× kabeldiametern (vanligtvis ~60 mm för kabel med en diameter på 7,5 mm). Snävare böjar orsakar reflektioner som misslyckas med returförlusttester.
- Blanda skärmade och oskärmade komponenter: Att använda ett Cat7-uttag på en oskärmad Cat6A-kabel, eller vice versa, förnekar skärmningsfördelen och skapar jorddiskontinuiteter.
När ska man välja Cat7 Keystone Jacks mot Cat6A
Cat7 infrastruktur kostar ungefär 20–35 % mer än en motsvarande Cat6A-installation. Den premien är motiverad i specifika scenarier men onödig i andra:
| Scenario | Rekommenderad standard | Anledning |
|---|---|---|
| Hemma eller litet kontor, 1 Gbps switch | Cat6 eller Cat6A | Cat7 overhead onödigt |
| 10 Gbps ryggrad, ren miljö | Cat6A | Cat6A möter 10GBase-T till lägre kostnad |
| 10 Gbps körs nära lysrörsbelysning eller motorer | Cat7 | S/FTP-skärmning avvisar EMI |
| Framtidssäkrad för 25/40 Gbps | Cat7A | 1000 MHz bandbredd krävs |
| Industri-/tillverkningsgolv | Cat7 eller Cat7A | Tung EMI-miljö kräver full avskärmning |
Testa din Cat7-terminering efter installation
En fälttestare är det enda sättet att bekräfta att en Cat7-kanal uppfyller specifikationerna. Grundläggande wiremap-testare är otillräckliga – de mäter inte frekvensdomänparametrar. Använd en testare som kan Nivå IIIe eller nivå IV noggrannhet (enligt IEC 61935-1) för att certifiera en Cat7-kanal. Nyckeltest att köra:
- Wiremap: Verifierar stiftkontinuitet och frånvaro av korsade, delade eller omvända par.
- Insättningsförlustsvep (upp till 600 MHz): Bekräftar att signaldämpningen håller sig inom Cat7-kanalgränsen över hela frekvensområdet.
- NÄSTA och NÄSTA: Överhörningsmätningar som fångar problem med otvinnade ledare vid jackets anslutningspunkt.
- Sköld kontinuitet: Verifierar att dräneringstråden eller flätan är ansluten ände till ände utan kortslutning till ledarparen.
Om en kanal misslyckas, är de vanligaste orsakerna överdriven vridning av uttaget, en skadad folie eller en saknad skärmjordanslutning – allt kan adresseras genom att återkoppla uttaget istället för att byta ut kabeldragningen.
