Hur man använder kabelhanteraren?

Syftet med en kabelhanterare

A Kabelhanterare är ett hårdvarutillbehör utformat för att organisera, dirigera och säkra kablar i ett serverrack eller nätverkshölje. För att använda den drar du helt enkelt dina Ethernet-, fiber- eller strömkablar genom de avsedda horisontella eller vertikala kanalerna, säkrar dem med kardborreboch eller de integrerade fingrarna för att bibehålla rätt böjradie och luftflöde. För att installera den, monterar du kabelhanteraren på de vertikala monteringsskenorna på ditt serverrack med hjälp av de medföljoche burmuttrarna och skruvarna, som vanligtvis upptar 1U (1,75 tum) vertikalt utrymme för horisontella ledare eller fäster vid sidoskenorna för vertikala enheter.

Det primära målet är tvåfaldigt: för att förhindra signalförsämring orsakad av snäva kurvor eller elektromagnetiska störningar and för att maximera kylningseffektiviteten genom att eliminera luftflödeshinder orsakade av trassliga kablar . I datacenter med hög densitet kan korrekt kabelhantering minska kylkostnaderna med upp till 15 % och minska felsökningstiden med över 50 %.

Hur man använder Cable Manager: En praktisk guide

Att använda en kabelhanterare effektivt är mer än att bara stoppa in kablar i en kanal. Det involverar strategisk planering för att säkerställa skalbarhet, servicebarhet och nätverksintegritet. Nedan följer de praktiska stegen för att använda både horisontella och vertikala kabelhanterare.

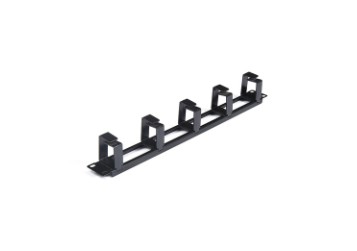

Horisontella kabelhanterare (1U eller 2U)

Vanligtvis installerade mellan patchpaneler eller switchar, fungerar horisontella managers som den primära distributionspunkten för patchning på framsidan.

• Routing: Dra patchsladdar från switchporten genom chefens främre "fingrar" eller täckta kanaler. Se till att kablar går ut från managern direkt in i de intilliggande portarna på patchpanelen för att minimera utsatt slack.
• Böjradieskydd: För fiberoptiska kablar, se till att böjradien inte faller under 30 mm (1,18 tum). Använd de avsedda spolarna eller böjda fingrar som tillhandahålls av chefen för att bibehålla denna radie. Att överskrida böjradien kan orsaka mikroböjningar, vilket ökar dämpningen med upp till 0,5 dB per incident.
• Segregation: Separera koppar (Cat6/Cat6a) kablar från fiberkablar för att förhindra fysisk stress och störningar. De flesta chefer har avtagbara höljen som gör att du kan skapa distinkta zoner.

Vertikala kabelhanterare (fingerkanal)

Vertikalhanterare är monterade på sidorna av racket för att hantera bulkkablar som går från topp till botten och ansluter till switchar, servrar eller stamnätsinfrastruktur.

• Backbone Routing: Använd den vertikala hanteraren för att samla kablar från flera horisontella hanterare. Dra kablar från framsidan av racket till de bakre eller sidokanalerna för att ansluta till aktiv utrustning.
• Slack Management: Förvara överflödig kabellängd i vertikalhanteraren istället för att linda den bakom utrustningen. Studier visar att korrekt slackhantering hos vertikala chefer minskar luftflödesbegränsningen med upp till 20 % jämfört med lösa buntar.
• Märkning: Märk alltid kabelns båda ändar innan du drar genom den vertikala kanalen. Detta minskar den genomsnittliga medeltiden för reparation (MTTR) från 30 minuter till under 5 minuter för kretsspårning.

Hur man installerar Cable Manager: Steg-för-steg

Installation är en enkel mekanisk process, men precision är nyckeln för att säkerställa rackets strukturella integritet och installationens livslängd. Oavsett om du arbetar med ett 4-post serverrack eller ett 2-post nätverksrack, gäller följande steg.

Steg 1: Bestäm monteringsplatsen

För horisontella hanterare installeras de vanligtvis mellan aktiva komponenter (t.ex. Switch i U1, Cable Manager i U2, Patch Panel i U3). För vertikala chefer monteras de på sidan av stativramen, ofta i par (vänster och höger).

Steg 2: Förbered rackskenorna

Identifiera om ditt rack använder fyrkantiga hål (vanligt för serverställ) eller gängade hål (vanligt för telekomställ). För fyrkantiga hål, sätt in burmuttrar i de avsedda monteringsutrymmena. Se till att hållarmuttrarna är orienterade med fjäderklämman på insidan av skenan för att förhindra glidning.

Steg 3: Säkra enheten

Rikta in kabelhanterarens monteringsfästen med hålen. Sätt i monteringsskruvarna (vanligtvis M6 eller 12-24) och dra åt dem för hand. När de är inriktade, dra åt dem till en åtsittande passform— över åtdragning kan skala gängorna eller förvränga chassit, särskilt i högdensitetsplastenheter.

Vanliga frågor om Cable Manager: Ta itu med vanliga problem

Nedan finns de vanligaste frågorna om kabelhantering, med exakta svar baserade på branschens bästa praxis och tillverkningsstandarder.

1. Vad är skillnaden mellan en "lacer bar" och en "finger duct"?

En skärstång är en enkel metallstång som främst används för att fästa buntar med kardborreband, och erbjuder ingen individuell kabelseparering. En fingerkanal (standardkabelhanteraren) har individuella "fingrar" eller ringar som separerar kablar, ger överlägsen kontroll av böjningsradie och tillåter individuella kabelrörelser utan att störa intilliggande kablar.

2. Hur mycket utrymme ska jag lämna mellan kabelhanterare och aktiv utrustning?

Installera helst en 1U kabelhanterare direkt intill (ovanför eller under) varje patchpanel eller switch. För täta fiberinstallationer är ofta en 2U-manager att föredra. Genom att bibehålla ett fritt utrymme på 1 tum (25 mm) framför managerdörrarna säkerställs korrekt luftflöde för kylsystem fram och bak.

3. Kan jag använda plastkabelhanterare för högdensitetsfiber?

Ja, men du måste se till att plasten är flamskyddsklassad (UL 94V-0). Plasthanterare av hög kvalitet, som de som tillverkas av Simante, är konstruerade för att hantera fiber med hög densitet samtidigt som strukturell integritet bibehålls. I anläggningar som kräver seismisk certifiering rekommenderas vertikala metallhanterare på grund av deras högre draghållfasthet (vanligtvis >500 lbs lastkapacitet).

4. Finns kabelhanterare i anpassade storlekar?

Absolut. Som en professionell tillverkare är Yuyao Simante Network Communication Equipment Co., Ltd. specialiserat på skräddarsydda kabelhanterare. Med över 10 vanliga och kundanpassade produktionslinjer and 10 uppsättningar helautomatiska formsprutningsmaskiner , kan vi producera chefer i specifika djup, färger (t.ex. svart, vit, anpassade RAL-koder) och material för att matcha dina exakta datacenter estetiska och rumsliga krav. Vår anläggning håller en stabil årlig produktion på mer än 9 miljoner enheter , vilket säkerställer skalbarhet för storskaliga distributioner.

Varför kvalitet är viktigt: teknik och support

Att välja en högkvalitativ Cable Manager påverkar den totala ägandekostnaden. Sämre enheter kan ha vassa kanter som skadar kabelmantel eller plast som blir skör med tiden. Simantes tillvägagångssätt säkerställer att kvaliteten garanteras vid designkällan genom ett moget forsknings- och utvecklingssystem.

Med ett dedikerat team av mer än 10 ingenjörer och över 30 heltidsanställda teknisk personal , fokuserar vi på ständiga förbättringar. Vår fabrik använder 10 uppsättningar helautomatiska formsprutningsmaskiner and 20 semi-automatic units för att säkerställa konsekvens i kritiska dimensioner, såsom avståndet mellan fingrarna (vanligtvis 1,2 tum för att rymma RJ45-uttag med hög densitet).

Simante tillhandahåller specialiserade integrerade lösningar för kunder för att säkerställa att den uppfyller kundens krav. Oavsett om du behöver en enkel 1U horisontell manager eller en komplex anpassad vertikal lösning för ett hyperskaligt datacenter, stödjer den avancerade Cable Manager-fabriksinfrastrukturen ditt projekt från design till leverans.

• Produktionskapacitet: 9 miljoner enheter årligen för att stödja storskalig upphandling.
• Automation: 8 automatiskt installerade maskiner säkerställer konsekvent monteringskvalitet.
• Anpassning: Kompletta nätverkskablingslösningar som integrerar design, utveckling, försäljning och service.

Genom att investera i konstruerad kabelhantering från en pålitlig tillverkare säkerställer du att din nätverksinfrastruktur förblir skalbar, funktionsduglig och effektiv under hela livscykeln.
