Vad är en fiberoptisk patchpanel och hur fungerar den?

Ett strukturerat kabelsystem är en stochardiserad nätverksinfrastruktur som använder patchpaneler, keystone-uttag, frontplattor och kontakter för att organisera röst-, data- och fiberoptiska anslutningar inuti en byggnad eller ett datacenter. Istället för att dra individuella kablar direkt till ändenheter, leder ett strukturerat kabelsystem kablage till centraliserade distributionspunkter, såsom en patchpanel eller fiberdistributionspanel, där anslutningar kan testas, ordnas om eller utökas utan att störa resten av nätverket. Detta tillvägagångssätt definieras av brett refererade standarder, inklusive ANSI/TIA-568 and ISO/IEC 11801 , som specificerar prestandakrav för kopparkategorier som Cat5e, Katt6 och Cat6a, samt testkriterier för fiberoptiska kontakter. Ett välplanerat strukturerat kabelsystem kombinerar vanligtvis en nätverkskablingslösning byggd av kopparpatchpaneler, RJ45 keystone-uttag, nätverkspaneler och fiberoptiska patchpaneler, som alla arbetar tillsammans för att stödja Ethernet, röst- och videotrafik. Eftersom dessa komponenter i allmänhet följer vanliga mekaniska standarder, kan strukturerade kabelprodukter från olika produktionsserier vanligtvis blandas i samma rack eller väggkapsling, vilket förenklar långsiktigt underhåll och framtida uppgraderingar.

Fiberoptiska patchpaneler spelar en central roll i detta ramverk närhelst ett nätverk behöver sträcka sig utöver längdgränserna för kopparkablar eller kräver ytterligare bandbredd för stamnäts- och datacenterlänkar. En fiberoptisk patchpanel, ibland kallad ODF patchpanel eller fiberdistributionspanel, är punkten där inkommande fiberoptiska kablar skarvas eller ansluts till patchkablar som fortsätter till switchar, servrar eller annan nätverksutrustning. Avsnitten nedan tittar på hur strukturerade kablagekomponenter väljs, hur en fiberoptisk patchpanel vanligtvis är konfigurerad och vilka installationsmetoder som hjälper till att hålla både koppar- och fiberoptiska segmenten i en nätverkskabellösning i drift tillförlitligt över tiden.

Kärnkomponenter i ett strukturerat kabelsystem

Ett strukturerat kabelsystem är vanligtvis organiserat i ett litet antal komponentkategorier, var och en tillverkad för att uppfylla definierade mekaniska och elektriska krav. Tabellen nedan sammanfattar de primära strukturerade kabelsystemkomponenterna som hänvisas till i den här artikeln, inklusive patchpaneltyper, keystone-uttag, frontpaneler och anslutningshårdvara. Att förstå rollen för varje strukturerad kabelproduktkomponent hjälper installatörer att välja kompatibla delar och hjälper anläggningschefer att planera kapacitet för framtida tillväxt. I de flesta kommersiella installationer kombineras dessa komponenter inuti ett väggmonterat eller rackmonterat hölje, med kablar dragna genom dedikerade hanteringsbrickor för att minska belastningen på kontakter.

Fiberoptisk patchpaneldesign, portkonfigurationer och rackmonteringsalternativ

En fiberoptisk patchpanel och en optisk distributionsram, ofta förkortad till ODF-panel, beskriver närbesläktad utrustning som används för att organisera fiberanslutningar, även om termerna ibland används lite olika mellan regioner och leverantörer. I allmänt bruk hänvisar en fiberpatchpanel till ett kompakt rackmonterat eller väggmonterat hölje som rymmer ett begränsat antal portar, som vanligtvis används i ett telekomrum, golvfördelningsskåp eller ett litet datacenter. En ODF-panel beskriver vanligtvis en större ram, ofta med flera löstagbara fack, som används på ett centralkontor, headend eller större datacenter för att hantera högre fiberantal. Både en fiber ODF och en standard fiberpanel utför samma underliggande funktion, som är att skydda fusionsskarvar eller anslutna fibrer, distribuera inkommande och utgående fiberkärnor och tillhandahålla en stabil, märkt punkt för testning och lappning. Eftersom terminologin varierar, rekommenderas köpare som utvärderar en fiberdistributionspanel i allmänhet att bekräfta portantal, brickkonfiguration och kontakttyp i stället för att förlita sig enbart på produktnamnet.

Fiberoptiska patchpaneler tillverkas vanligtvis i konfigurationer med 12, 24, 48 och 96 kärnor, med vissa fiberoptiska patchpaneler med hög täthet som stöder ännu högre antal för datacenterapplikationer. Portantal anpassas vanligtvis till rackenhetshöjden på höljet, eftersom varje 1U rackutrymme vanligtvis kan rymma ett definierat antal adapterpositioner beroende på adaptertyp och brickdesign. En 24-portars fiberoptisk patchpanel är ett vanligt val för mindre telekomrum och FTTH-distributionspunkter, medan högre portantal oftare väljs för datacenter- och centralkontorstillämpningar. Rackmonterade fiberoptiska patchpaneler är avsedda för installation i ett standard 19-tums utrustningsställ, medan väggmonterade versioner används i mindre utrymmen som golvfördelningslådor eller FTTH-åtkomstpunkter där ett komplett rack inte är praktiskt.

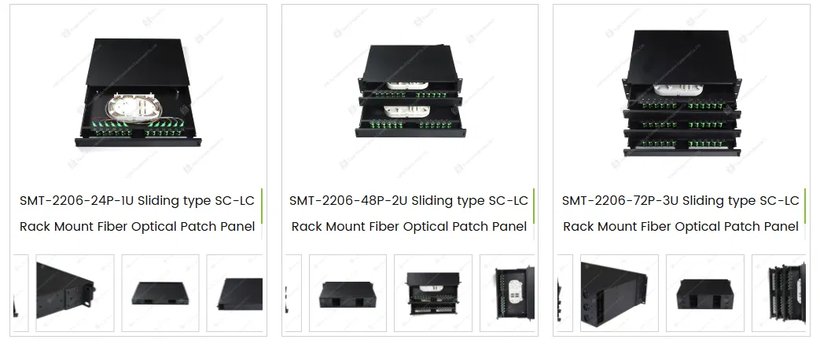

Bilden ovan visar en rackmonterad fiberoptisk patchpanelserie tillverkad av Yuyao Simante Network Communication Equipment Co., Ltd, som illustrerar hur porträkningen skalar med höljeshöjd. 1U-versionen rymmer 24 portar, 2U-versionen rymmer 48 portar och 3U-versionen rymmer 72 portar, efter en skjutbar låddesign som gör att frontfacket kan sträcka sig utåt för skarvning, lappning och underhåll utan att ta bort panelen från racket. Varje enhet använder SC- eller LC-adaptrar monterade på frontpanelen, med skarvbrickor och fiberhanteringsfunktioner inrymda inuti lådan för att skydda fiberböjningsradien och minska risken för fiberskador under service. Denna typ av glidande typ SC LC fiberpatchpanel ODF är avsedd att förenkla flyttningar, tillägg och förändringar i miljöer där tekniker behöver upprepad fysisk åtkomst till skarvar och kopplingar. Rackmonterade fiberoptiska patchpanelprodukter av detta slag installeras vanligtvis i telekomrum, datacenter, ISP-centralkontor och FTTH-distributionspunkter där organiserad, funktionsduglig fiberterminering behövs.

Bandbreddsprestanda för kategorier av kopparkablar som används med Keystone-uttag och patchpaneler

Kopparstrukturerade kablars prestanda definieras av kategoriklassificeringar som fastställts enligt ANSI/TIA-568 och ISO/IEC 11801, som anger en minsta frekvensbandbredd för varje kabel- och anslutningshårdvarukategori. Enligt dessa standarder är Kategori 5e-kablar klassade för 100 MHz , Kategori 6-kablar är klassade för 250 MHz , Kategori 6a kablage är klassad för 500 MHz , och Kategori 8-kablar är klassade för 2000 MHz . Eftersom en patchpanel, ett Cat6 keystone-uttag och ett RJ45 keystone-uttag alla är en del av samma kanal, måste varje komponent i länken, från patchpanelens cat6-port till keystone-jacket cat6-avslutningen till RJ45-hankontakten i utrustningsänden, uppfylla eller överskrida kategoriklassificeringen för att länken ska fungera som avsett. Diagrammet nedan illustrerar hur bandbreddskapaciteten ökar över dessa kategorier, vilket hjälper till att förklara varför många kablagelösningar för företagsnätverk har skiftat mot kategori 6- och kategori 6a-hårdvara för nya installationer. Att välja korrigeringspanel och keystone-jack-hårdvara klassad för samma eller högre kategori än den installerade kabeln är en allmän praxis bland tillverkare och installatörer av strukturerade kablageprodukter, eftersom komponenter som inte matchar varandra kan begränsa den uppnåbara bandbredden för hela länken.

Tabellen ovan jämför den minsta bandbreddsklassificeringen för fyra vanliga kategorier av kopparkablar enligt definitionen av ANSI/TIA-568 och relaterad ISO/IEC 11801-dokumentation. Kategori 5e, som fortfarande finns i många äldre kontorsinstallationer, stöder en 100 MHz bandbredd och är generellt förknippad med Gigabit Ethernet vid standardkabellängder. Kategori 6 fördubblar den siffran till 250 MHz och kan stödja 10 Gigabit Ethernet över kortare kanallängder, vilket är en anledning till att Cat6 keystone-jack och patchpanels cat6-hårdvara fortfarande är mycket specificerad i nya nätverkskabellösningsprojekt. Kategori 6a utökar bandbredden till 500 MHz och lägger till stramare kontroll av främmande överhörning, vilket gör att 10 Gigabit Ethernet kan köras över hela 100 meter kanallängden som tillåts av standarden. Kategori 8, klassad till 2000 MHz, är främst avsedd för mycket korta datacenteranslutningar snarare än allmänna kontorskablar. Eftersom bandbreddskraven tenderar att öka när nätverken uppgraderas, letar många anläggningschefer efter tillverkare av patchpaneler och keystone-jack vars produktlinjer erbjuder en tydlig uppgraderingsväg från Cat6 till Cat6a-hårdvara inom samma fotavtryck.

Kontakttyper för fiberoptiska patchpaneler: SC, LC, FC och ST

Fiberoptiska patchpaneler är byggda kring ett litet antal standardiserade kontakt- och adaptertyper, oftast SC, LC, FC och ST. SC-kontakter använder en push pull-låsmekanism och en relativt stor 2,5 millimeter hylsa, och är fortfarande vanliga i telekom- och företagsfiberdistributionspaneltillämpningar. LC-kontakter använder en mindre hylsa på 1,25 millimeter med en liknande låsstil, som tillåter ungefär dubbelt så stor porttäthet för SC-kontakter inom samma panelbredd, vilket gör LC till ett vanligt val för högdensitetskonstruktioner för fiberoptiska patchpaneler för datacenter. FC-kontakter använder en gängad koppling som ger en säker mekanisk anslutning och är fortfarande specificerade i vissa externa anläggningar och testmiljöer där vibrationsmotstånd är en prioritet. ST-kontakter använder en fjäderbelastad vridlåsmekanism och var historiskt vanliga i tidiga multimode fiberoptiska patchpaneler, även om nyare projekt oftare specificerar SC- eller LC-hårdvara.

Optisk prestanda för dessa kontakttyper utvärderas vanligtvis mot kriterier som hänvisas till i Telcordia GR-326-CORE och IEC 61753-1, som beskriver testmetoder för insättningsförlust, returförlust och mekanisk hållbarhet för enkelmods fiberoptiska kontakter. Publicerade branschriktmärken som refereras till från flera kontakttillverkare beskriver vanligen typiska maximala insättningsförluster i intervallet cirka 0,2 till 0,3 dB för fabriksterminerade SC-, LC- och FC-kontakter under normala sammankopplingsförhållanden. Returförlustprestanda jämförs ofta med 50 dB eller högre för UPC-polerade kontakter och 60 dB eller högre för APC-polerade kontakter, baserat på samma kategori av publicerade källor. Mekanisk hållbarhet jämförs ofta med minst 500 parningscykler under hållbarhetstestning av Telcordia GR-326-CORE-stil. Dessa siffror representerar allmänt refererade industririktmärken snarare än garanterade värden för någon specifik produkt, eftersom den faktiska prestandan kan variera beroende på tillverkare, hylskvalitet och fälthantering.

Diagrammet ovan presenterar allmänt refererade riktmärken för maximal insättningsförlust i decibel för SC-, LC-, FC- och ST-kontakttyper, baserat på publicerade industritestkriterier som Telcordia GR-326-CORE. SC-, LC- och FC-kontakter är ofta förknippade med riktmärken för maximal insättningsförlust nära 0,3 dB när de är korrekt terminerade och sammankopplade under normala förhållanden. ST-kontakter, som förlitar sig på en vridlåskoppling snarare än ett tryckdrag eller gängat gränssnitt, är oftare associerade med ett något högre typiskt riktmärke nära 0,5 dB på grund av skillnader i inriktningstolerans. Lägre insättningsförlust innebär i allmänhet att mindre optisk signal går förlorad vid varje anslutningspunkt, vilket blir mer betydelsefullt i fiber-ODF och fiberdistributionspaneltillämpningar som inkluderar flera skarv- och patchpunkter längs en enda länk. Dessa siffror är generella industririktmärken snarare än specifikationer som garanteras för en viss sats av kopplingar, och faktiska resultat beror på hylspoleringskvalitet, rengöringsmetoder och antal parningscykler. Nätverksdesigners som planerar en fiberpatchpanel för en lång stamnätskörning, eller en högdensitetsfiberoptisk patchpanels datacenterlayout, tar ofta med kumulativa infogningsförluster över alla anslutningspunkter i deras totala länkbudgetberäkningar.

Skalbar portdensitet i rackmonterad fiberoptisk patchpaneldesign

Rackmonterade fiberoptiska patchpanelhöljen är vanligtvis dimensionerade i standardrackenheter, vanligtvis förkortade 1U, 2U eller 3U, med porträkningsskalning beroende på hur många adapterpositioner och skarvbrickor som passar inuti varje enhet av vertikalt rackutrymme. Serien med glidbrickor med fiberoptiska patchpaneler som refereras till tidigare i den här artikeln följer detta mönster och erbjuder en konfiguration med 24 portar i ett 1U-hölje, en 48-portskonfiguration i ett 2U-hölje och en 72-portskonfiguration i ett 3U-hölje. Denna typ av skalning gör det möjligt för en anläggning att planera kabelkapaciteten i förväg, välja en 24-portars rackmonterad fiberoptisk patchpanel för ett mindre telekomrum eller en panel med högre portantal för ett datacenters stamnät utan att ändra den övergripande paneldesignen eller adaptertypen. Eftersom varje ytterligare rackenhet lägger till ett proportionellt antal portar i denna design, kan planerare uppskatta framtida kapacitetsbehov utifrån rackutrymmesbudget snarare än att utvärdera en helt annan fiberpanelproduktlinje för varje projektstorlek.

Diagrammet ovan visar hur porträkningen skalar med rackenhetshöjd för en representativ fiberoptisk patchpanelserie med glidbrickor, baserat på 1U-, 2U- och 3U-konfigurationerna som hänvisas till i den här artikeln. 1U-höljet rymmer 24 portar, 2U-höljet rymmer 48 portar och 3U-höljet rymmer 72 portar, vilket återspeglar en proportionell ökning med 24 portar för varje ytterligare rackenhet av höjd i denna speciella skjutbara låddesign. Den här typen av förutsägbar skalning är användbar när man jämför ett fiberpatchpanelsalternativ med alternativa panelstilar som kan packa portar mindre effektivt eller som saknar en glidbricka för skarvning. Faciliteter med begränsat rackutrymme gynnar ofta högre portdensitet per rackenhet, eftersom det minskar antalet kapslingar som behövs för att avsluta ett givet fiberantal. Samtidigt kräver paneler med mycket hög portdensitet noggrann intern fiberhantering för att bibehålla minsta böjradie, så portantal är bara en faktor att väga tillsammans med skarvbrickans design och kabeldragningsfunktioner när man väljer en fiberdistributionspanel.

Branschtrender formar strukturerad kabeldragning och distribution av fiber

Efterfrågan på strukturerade kablagesystemkomponenter, inklusive patchpaneler, keystone-jack och fiberoptiska patchpaneler, har formats under de senaste åren av den fortsatta expansionen av datacenter, molninfrastruktur och fiber till heminstallationer. Enligt en marknadsundersökningsrapport från industrin beräknades den globala marknaden för strukturerade kablar överstiga 20 miljarder amerikanska dollar 2025, med en beräknad sammansatt årlig tillväxttakt på nära 8 procent till mitten av 2030-talet, till stor del tillskrivet expansion av datacenter och molninfrastruktur. Samma kategori av marknadsanalyser har noterat att lokala nätverkstillämpningar historiskt sett har stått för en majoritet av den installerade strukturerade kablagevolymen efter intäkter, medan datacenterapplikationer representerar ett av de snabbare växande segmenten när organisationer fortsätter att utöka server- och lagringskapaciteten. Fiber till hem-programmen har också bidragit till efterfrågan på FTTH-fiberdistributionspanellösningar, eftersom varje ny abonnentanslutning vanligtvis kräver en dedikerad skarv- eller patchpunkt vid en distributionspanel mellan den yttre växtfibern och kundens lokaler. Dessa trender tyder på att både kopparfokuserade strukturerade kabelprodukter, såsom Cat6 keystone-uttag och hårdvara för patchpaneler, och fiberoptiska patchpanelprodukter sannolikt kommer att förbli relevanta eftersom nätverk fortsätter att expandera över koppar- och fibersegment parallellt.

Diagrammet ovan illustrerar en ungefärlig fördelning av strukturerad kabelinstallation per applikationskategori, baserad på publicerade marknadsundersökningsuppskattningar snarare än en enda verifierad global folkräkning. Lokala nätverksinstallationer, som täcker typiska kontors- och företagsmiljöer, har historiskt representerat den största enskilda andelen av strukturerad kabelvolym, i överensstämmelse med den breda närvaron av patchpaneler, keystone-uttag och frontpaneler i vanliga kommersiella byggnader. Datacenterapplikationer representerar en mindre men generellt sett snabbare växande andel, vilket återspeglar övergången till serverrum med högre densitet och molninfrastruktur som ofta är mer beroende av fiberoptiska patchpaneler och fiberdistributionspanelprodukter med hög densitet. Resterande andel inkluderar andra applikationer såsom industri-, bostads- och specialiserade telekommiljöer, som varierar avsevärt beroende på region och projekttyp. Eftersom marknadsuppskattningar skiljer sig åt mellan forskningsleverantörer, bör procentsatserna som visas här läsas som en allmän illustration av relativ skala snarare än en exakt siffra för något specifikt år eller region. Detta allmänna mönster är en anledning till att många tillverkare av strukturerade kablageprodukter upprätthåller parallella produktlinjer som täcker både kopparpatchpaneler och keystone-jack-hårdvara tillsammans med fiberoptiska patchpaneler och ODF-panelprodukter.

Installationsrutiner för patchpaneler, frontpaneler och Keystone-uttag

Installation av strukturerade kabelsystemkomponenter följer i allmänhet en liknande sekvens oavsett om projektet involverar en kopparpatchpanel, en nätverkspanel eller en fiberoptisk patchpanel, även om den specifika termineringsmetoden skiljer sig mellan koppar- och fibermedia. Stegen nedan beskriver en allmän installationssekvens som vanligtvis följs i kommersiella kabelprojekt, även om lokala koder, kabeltillverkares instruktioner och projektspecifikationer alltid bör ha företräde framför all allmän beskrivning.

1. Planera kabeldragningar och märk båda ändarna av varje kabeldragning innan installationen påbörjas, så att anslutningen vid patchpanelens cat6-port eller fiberpaneladapter matchar motsvarande nätverksplatta eller vägguttag.
2. Montera patchpanelen, tom patchpanels påfyllningsplattor och kabelhanteringshårdvara inuti racket eller vägghöljet, lämna tillräckligt med utrymme för kabelböjningsradie på baksidan av panelen.
3. Avsluta varje kopparkabel i ett Cat6 keystone-uttag eller RJ45 keystone-uttag med det avslutningsverktyg som specificerats av uttagets tillverkare, och snäpp sedan in det färdiga keystone-uttaget i patchpanelen eller nätverkets frontplattas öppning.
4. För en fiberoptisk patchpanel, dirigera inkommande fiber till skarvbrickan eller adapterpositionen, fullständig fusionsskarvning eller koppling, och täck överflödig fiberlängd inuti brickan för att bibehålla den minsta böjradien som anges för kabeltypen.
5. Testa alla färdiga länkar med en lämplig kabelcertifieringstestare eller optisk förlusttestsats innan anslutningen tas i bruk, och registrera resultat för framtida referens.
6. Märk framsidan av patchpanelen, frontpanelen och fiberpanelportarna tydligt, matchande dokumentationen som skapades under planeringsstadiet.

Kompatibilitetsöverväganden för fiber- och kopparkabelkomponenter

Eftersom strukturerade kablagesystemskomponenter tillverkas av många olika tillverkare, upprätthålls kompatibiliteten i allmänhet genom efterlevnad av vanliga mekaniska och elektriska standarder snarare än genom en enda egenutvecklad design. Keystone-jack, oavsett om de beskrivs som ett Cat6 keystone-jack eller ett allmänt rj45 keystone-jack, är byggda för ett standardiserat keystone-uttag, så jack från olika strukturerade kabelprodukters komponentlinjer kan i allmänhet sättas in i samma patchpanel eller nätverkspanelöppning. I fibertillämpningar är kompatibiliteten centrerad på adapter- och kontakttyp snarare än ett keystone-fotavtryck, så en fiberoptisk patchpanel fylld med SC-adaptrar är i allmänhet kompatibel med SC-terminerade patch-kablar och pigtails, medan en LC-befolkad panel kräver LC-terminerade sladdar, oavsett vilken fiberpaneltillverkare som tillverkade höljet. Köpare som utvärderar en fiberoptisk patchpanelsleverantör, en ODF patchpaneltillverkare eller en rackmonterad fiberpatchpanelfabrik för ett nytt projekt rekommenderas i allmänhet att bekräfta adaptertyp, portantal och rackenhetshöjd mot sin befintliga kabelanläggning innan de gör en beställning, eftersom felmatchade kontakttyper inte kan kopplas ihop utan en adapterkonvertering. Att bekräfta dessa detaljer i förväg hjälper till att undvika omarbetning och stödjer en smidigare övergång när en befintlig nätverkskablingslösning utökas med ytterligare patchpanel, keystone-jack eller fiberoptisk patchpanelkapacitet.
