Vad är en patchpanel vs switch?

Patchpanel vs Switch: Det direkta svaret

A patchpanel är en passiv strukturerad kabelkomponent som avslutar och organiserar nätverkskablar, medan en nätverksväxel är en aktiv elektronisk enhet som tar emot, bearbetar och vidarebefordrar data mellan anslutna enheter. När man jämför patchpanel vs switch är kärnskillnaden enkel: en patchpanel överför eller bearbetar inte data på egen hand, medan en switch innehåller kretsar som läser inkommande data och dirigerar den till rätt destinationsport.

En patchpanel sitter vanligtvis på det fysiska lagret av ett nätverk och tillhandahåller en fast, märkt anslutningspunkt för horisontella kablar som går från vägguttag, keystone-uttag eller en nätverksplatta tillbaka till en kabelskåp eller utrustningsrum. En switch, däremot, ansluter till patchpanelen genom korta patch-kablar, och det är switchen som faktiskt tillåter flera enheter i nätverket att utbyta data. Eftersom en patchpanel inte har någon aktiv elektronik kräver den ingen ström, medan en strömbrytare behöver strömförsörjning för att fungera. Att inse denna skillnad är användbart när man planerar ett strukturerat kabelsystem, eftersom patchpaneler och switchar i allmänhet spelar kompletterande roller snarare än att ersätta varandra.

Vad är en patchpanel och hur fungerar den

Kärnfunktion för en patchpanel i ett strukturerat kabelsystem

En patchpanel är en platt, rackmonterad eller väggmonterad panel som håller en rad keystone-jackportar på sin framsida. Varje port på panelens framsida motsvarar en anslutningspunkt på baksidan av panelen, där den inkommande horisontella kablaget avslutas med en IDC-punch-down-metod, vanligen efter en 110- eller Krone-avslutning. Denna inställning gör det möjligt för installatörer att organisera många individuella kabeldragningar på en märkt, hanterbar plats, istället för att lämna lösa kablar utspridda runt ett rack eller utrustningsrum. Patchpaneler är också byggda för att stödja standard T568A eller T568B kabeldragningssekvens som används i de flesta kopparstrukturerade kablar, vilket håller ledningsordningen konsekvent över en hel installation.

Patch Panel Form Factors: Punch Down, RJ45 och Katt6 modeller

Patchpanelprodukter finns i flera vanliga former. A lapppanelen slå ner Modellen avslutas genom att trycka in varje ledare i en IDC-slits med ett stansverktyg, vilket är den vanligaste termineringsmetoden för kopparpatchpaneler. A Patch Panel RJ45 stil hänvisar till själva portarna på framsidan, som accepterar standard RJ45-kontakter från patch-kablar. A Patch Panel Cat6 eller Cat6A-modellen är byggd för att matcha kraven på bandbredd och överhörning för Cat6- eller Cat6A-kablar, och är vanligtvis ihopkopplad med matchande Cat6- eller Cat6A-keystone-jack. A tom patchpanel levereras utan förinstallerade jack, vilket gör att en installatör kan sätta in keystone-jack efter eget val port för port, vilket är användbart när ett rack behöver en blandning av koppar- och fiberanslutningar.

Mindre installationer använder ibland en Patch Panel box istället för en komplett rackmonterad enhet. En patchpanelbox är ett kompakt hölje som rymmer ett begränsat antal portar, som ofta används i hem, små kontor eller ytmonterade platser där ett helt 19-tumsställ inte är praktiskt. Tabellen nedan visar hur antalet patchpanelportar i allmänhet skalas från små till stora installationer.

Diagrammet ovan presenterar fyra av de vanligaste patchpanelportkonfigurationerna som finns i strukturerade kabelinstallationer: 8 portar, 12 portar, 24 portar och 48 portar modeller. 24 portar och 48 portar patchpanel enheter väljs vanligtvis för telekomrum och utrustningsställ som behöver avsluta ett större antal horisontella kabeldragningar som kommer från enskilda arbetsområden. Mindre 8-portars och 12-portars patchpanelenheter är ofta lämpade för kompakta kabelskåp, hemmakontor eller filialplatser där endast ett begränsat antal nätverksavbrott krävs. Att välja rätt portantal beror huvudsakligen på antalet planerade kabelavbrott för en plats, tillsammans med viss hänsyn till framtida expansion, eftersom att lägga till kapacitet senare vanligtvis innebär att man installerar en extra patchpanel istället för att utöka en befintlig. Många installatörer väljer en patchpanelstorlek som är en nivå större än det nuvarande kravet så att reservportar förblir tillgängliga för nya enheter eller omarrangerade arbetsområden.

Vad är en nätverksswitch och hur skiljer den sig från en patchpanel

Switchfunktioner: Active Data Forwarding och Port Intelligence

En nätverksswitch är en aktiv enhet som ansluter flera enheter i ett lokalt nätverk och vidarebefordrar data mellan dem. Internt upprätthåller en switch en tabell över enhetsadresser som lärts in från trafik som passerar genom dess portar, som den använder för att skicka inkommande data endast till porten där destinationsenheten finns, istället för att sända den överallt. Detta kräver kontinuerlig ström, och många switchar stöder även Power over Ethernet, vilket ger ström till anslutna enheter som kameror eller trådlösa åtkomstpunkter via samma kabel som används för data. I ett typiskt utrustningsställ sitter omkopplaren nära patchpanelen, och korta patchkablar med RJ45-hankontaktsändar länkar specifika patchpanelportar till specifika switchportar, vilket bildar den aktiva anslutningen som ger liv åt ett strukturerat kabelsystem.

Eftersom switchen är den komponent som faktiskt flyttar data, är det switchen, inte patchpanelen, som avgör hur snabbt enheter kan kommunicera och hur många enheter som kan anslutas samtidigt. En patchpanel lägger inte till eller tar bort tillgängliga nätverksanslutningar av sig själv; det ger helt enkelt en stabil anslutningspunkt så att kablage inte behöver dras om varje gång en enhet flyttas eller byts ut. Denna åtskillnad mellan passiv kabelhantering och aktiv nätverksutrustning är en av huvudorsakerna till att strukturerade kabelsystem använder båda komponenterna tillsammans snarare än att koppla enheter direkt till en switch.

Patch Panel vs Switch: Funktionell jämförelse sida vid sida

Tabellen nedan sammanfattar de huvudsakliga funktionella skillnaderna mellan en patchpanel och en nätverksswitch inom ett strukturerat kabelsystem.

Radardiagrammet ovan jämför en patchpanel och en nätverksswitch över fem funktionella dimensioner, med hjälp av en illustrativ värderingsskala från 1 till 5 snarare än exakt uppmätta data. En patchpanel ger höga poäng på kabelorganisation, fysiskt lagerstabilitet och strömoberoende, eftersom det är en passiv komponent som organiserar kablage utan att behöva ström eller utföra någon databehandling. En nätverksswitch får däremot högt betyg på nätverksintelligens och hyfsat bra på skalbarhet, eftersom den aktivt läser data och dirigerar trafik till rätt port. Patchpanelen får låga poäng på nätverksintelligens eftersom den inte innehåller några elektroniska kretsar, medan switchen får låga poäng på strömoberoende eftersom den är beroende av en kontinuerlig strömförsörjning för att fungera. Sammantaget illustrerar jämförelsen varför patchpaneler och switchar normalt används som komplementära komponenter inom samma strukturerade kabelsystem snarare än som substitut för varandra.

Hur patchpaneler och switchar fungerar tillsammans i ett strukturerat kabelsystem

I ett typiskt strukturerat kabelsystem är en patchpanel och en nätverksswitch anslutna i sekvens istället för att konkurrera om samma jobb. Den allmänna vägen som en enskild nätverksanslutning följer, baserat på vanlig praxis som hänvisas till i TIA/EIA-568-C riktlinjer för strukturerade kablar och BICSI Telecommunications Distribution Methods Manual, ser ut så här:

1. Kablage för arbetsområde ansluter en enhet, till exempel en dator, till ett vägguttag eller en nätverksplatta utrustad med ett RJ45 keystone-uttag.
2. Horisontella kablar går från den frontplattan tillbaka till en kabelskåp eller telekomrum, vanligtvis inom en rekommenderad maximal längd på cirka 100 meter.
3. Den horisontella kablaget avslutas på baksidan av en patchpanel med hjälp av en punch down IDC-metod, vanligen efter en 110- eller Krone-typterminering.
4. En kort patchkabel, försedd med RJ45-hankontaktsändar, ansluter framsidan av en patchpanelport till en port på en närliggande nätverksswitch.
5. Växeln vidarebefordrar sedan data mellan den anslutningen och resten av nätverket, inklusive eventuell stamkabel som länkar samman flera telekomrum.

Detta skiktade tillvägagångssätt är en kärnidé bakom en strukturerat kabelsystem : varje strukturerat kabelsystemkomponent, inklusive patchpanelen, keystone-uttag, frontplattor och patch-kablar, har en definierad roll, vilket gör en nätverkskabellösning lättare att underhålla och omkonfigurera jämfört med ad-hoc punkt-till-punkt-kablar. När en enhet behöver flyttas eller bytas ut kan en installatör vanligtvis bara byta ut en kort patchkabel vid patchpanelen eller switchen, istället för att dra ny kabel genom väggar eller tak. Tabellen nedan jämför bandbreddskapacitet över vanliga kabelkategorier som används med strukturerade kabelprodukter.

Detta linjediagram jämför den relativa bandbreddskapaciteten associerad med tre vanliga strukturerade kablagekategorier som refereras till i TIA/EIA-568-C-dokumentationen: Cat5e, Cat6 och Cat6A. Cat5e-kablar är i allmänhet klassade för cirka 100 MHz bandbredd, Cat6-kablar utökar det till ungefär 250 MHz, och Cat6A-kablar ökar den nominella bandbredden ytterligare till cirka 500 MHz. Eftersom en patchpanel normalt är byggd för att matcha en specifik kabelkategori, behövs en Cat6A patchpanel parad med Cat6A keystone-uttag och Cat6A-kablar för att använda den högre bandbredden som visas på höger sida av diagrammet. Att blanda kabelkategorier inom samma länk, till exempel att kombinera Cat6A-kablar med en Cat5e patchpanel, begränsar i allmänhet hela länken till prestanda för den lägre klassade kategorin. Av denna anledning specificeras patchpanelen, keystone-jacken, frontplattorna och patch-kablar som används över ett strukturerat kabelsystem vanligtvis till samma kabelkategori för att bibehålla konsekvent prestanda.

Utöver kabelkategorin beror den övergripande skalan för ett strukturerat kabelsystem också på storleken på den anläggning som kopplas. Kolumndiagrammet nedan presenterar generella referenssiffror för hur porträkningar tenderar att skalas över olika typer av installationer.

Kolumndiagrammet ovan presenterar illustrativa referenssiffror för typiska portantal som används över olika typer av strukturerade kabelinstallationer, allt från små kontor till datacenterrack. En liten kontorsinstallation använder vanligtvis cirka 24 portar, som vanligtvis kan betjänas av en enda patchpanelenhet. Ett mellanstort kontorsgolv skalar ofta mot 48 portar, ibland uppdelat på två patchpanelenheter monterade i samma rack. Företagsgolv och större anläggningar kan flytta in i 96-portars intervall, medan datacenterrack som hanterar många serveranslutningar kan kräva 144 portar eller fler, vilket ofta uppnås genom att stapla flera högdensitetspatchpaneler. Dessa siffror är generella planeringsreferenser snarare än fasta krav, eftersom det faktiska portantal som behövs i ett strukturerat kabelsystem beror på det specifika antalet arbetsområden, utrustningsanslutningar och tillväxtplaner för anläggningen.

Välja patchpanelkomponenter: Keystone-uttag, frontpaneler och RJ45-kontakter

Keystone-jack och frontplattor som komponenter för strukturerade kablageprodukter

En patchpanel fungerar sällan ensam. Den är vanligtvis ihopkopplad med en familj av relaterade strukturerade kablageprodukter, inklusive keystone-jack, frontplattor och patch-kablar, som tillsammans bildar en komplett nätverkskablingslösning. Bland tillverkare av keystone-jack inkluderar vanliga modultyper:

• Keystone jack cat6-moduler, används för vanliga gigabitkopparanslutningar vid arbetsområdets uttag.
• RJ45 keystone jack-portar som är kompatibla med de flesta tomma patchpaneler och frontpanelhus.
• Moduler i Net Keystone Jack-stil, designade för antingen verktygsfri eller punch down-avslutning beroende på installatörens önskemål.
• Nätverksfrontplatta och frontpanelhöljen, tillgängliga i enkelports-, dubbelports- och multiportlayouter för att matcha en Patch Panel 24 Port eller större stamnätskonfiguration.

Tillverkare av frontpaneler erbjuder i allmänhet både infälld och ytmonterad frontplatta, så samma keystone-jack kan installeras i gipsskivor, i en upphöjd golvlåda eller på ytan av en vägg, beroende på byggnadstyp. Eftersom en frontplatta helt enkelt är ett hölje för ett eller flera keystone-uttag, beror den faktiska elektriska prestandan för anslutningen fortfarande på att matcha frontpanelens keystone-uttag till samma kabelkategori som används av patchpanelen och kablarna bakom den.

Matchande patchpanelportar med RJ45-kontakter och patchkablar

På framsidan av patchpanelen accepterar varje port en standard RJ45-kontakt. De patch-kablar som används för att göra dessa anslutningar, ibland kallade i stenografi som Patch Panel patchar , är korta fabriks- eller fältanslutna kablar försedda med en RJ45-hankontakt i varje ände. Tillverkare av RJ45-kontakter tillverkar vanligtvis dessa kontakter för att matcha Cat5e-, Cat6- eller Cat6A-specifikationer, och att välja en kontakt som klassats för samma kategori som patchpanelen och keystone-uttagen hjälper till att undvika en oavsiktlig flaskhals i länken. Det är värt att notera att termen patchpanel också förekommer i orelaterade sammanhang, såsom patchpanel för bilstereosystem, som syftar på förstärkarledningsfördelningspaneler i fordon; att användningen inte är relaterad till de nätverksstrukturerade kablingspatchpanelerna som beskrivs i den här guiden. Att arbeta med etablerade tillverkare av patchpaneler som också tillverkar matchande keystone-uttag, frontpaneler och RJ45-kontakter kan förenkla inköp, eftersom kabelkategorin, färgkodningen och termineringsstilen är mer sannolikt att vara konsekventa över hela det strukturerade kabelsystemet.

Isometrisk vy: Anatomin hos en rackmonterad patchpanel

Det isometriska diagrammet ovan är en förenklad schematisk illustration av en rackmonterad patchpanel, avsedd att visa den allmänna layouten av dess huvudkomponenter snarare än en exakt teknisk ritning av någon specifik modell. Framsidan av panelen innehåller en rad keystone-jackportar, vilket är där enskilda nätverkskablar termineras med RJ45 keystone-jackkontakter. Ett monteringsfäste längs sidan av panelen gör att den kan fästas i ett standard 19-tums utrustningsställ, vilket håller panelen i linje med annan rackmonterad utrustning som en nätverksswitch. På baksidan av panelen används IDC-punch-down-terminaler, vanligen enligt en termineringsmetod av 110 eller Krone-stil, för att ansluta den inkommande horisontella kablarna till varje keystone-jackport. En etikett eller ID-remsa nära de främre portarna ingår vanligtvis så att varje port kan numreras, vilket hjälper till med kabelhantering och felsökning när patchpanelen har installerats i ett levande strukturerat kabelsystem.

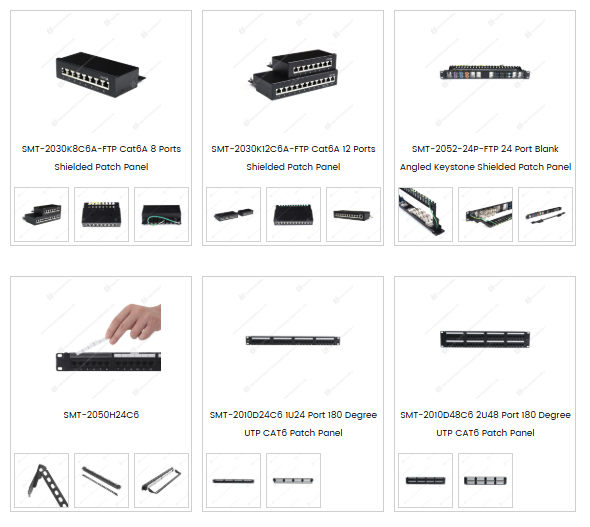

Bilden nedan visar ett representativt urval av patchpanel- och frontpanelkomponenter.

Fotografiet ovan visar en rad patchpanel- och frontpanelkomponenter, inklusive skärmade Cat6A patchpaneler i 8-portars och 12-portskonfigurationer, en 24-ports blankvinklad keystone-skärmad patchpanel och UTP Cat6 patchpaneler i 24 portars och 48 portars 180 graders konfigurationer. Blank patch-panelmodeller accepterar individuella keystone-uttag efter installatörens val, vilket gör att ett enda patchpanelchassi kan stödja olika uttagstyper, såsom Cat6 keystone-uttag eller fiberadaptrar, inom samma rackutrymme. Produkter med patchpaneler, som visas bredvid de rackmonterade enheterna, används vanligtvis för mindre installationer där endast en handfull nätverksdroppar behöver organiseras utanför ett komplett utrustningsställ. I alla dessa patchpanelformat förblir RJ45 keystone-jackportar den gemensamma anslutningspunkten för standardkopparstrukturerade kablar, medan baksidan av varje enhet i allmänhet accepterar en IDC-punch down-terminering för de inkommande kabeldragningarna. Att välja mellan 8-portar, 12-portar, 24-portar och 48-portars patchpanelsalternativ beror i allmänhet på antalet kabelfall som avslutas i ett givet rack eller kabelskåp.

Om Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. är en tillverkare fokuserad på strukturerade kabelsystemkomponenter och optiska fiberprodukter, som täcker design, utveckling, försäljning och service. Företaget har varit verksamt i nästan 20 år och har produktionslinjer för keystone-jack, patchpaneler, frontplattor och andra strukturerade kabelprodukter som används i strukturerad kablage, nätverkskommunikation och smarta hemapplikationer. Tillverkningsupplägget inkluderar regelbundna och kundanpassade produktionslinjer, tillsammans med helautomatisk och halvautomatisk formsprutningsutrustning, vilket stöder en stabil årlig produktion i intervallet flera miljoner enheter.

Ett forsknings- och utvecklingsteam med mer än 10 ingenjörer och över 30 heltidsanställda teknisk personal arbetar med kvalitetskontroll och produktuppdateringar, vilket stöder konsistensen av lapppaneler, keystone-uttag och frontpanelstillverkning från designstadiet och framåt. Som en leverantör bland tillverkare av strukturerade kablagesystem betjänar Simante kunder i regioner inklusive Europa, Australien, Afrika, Mellanöstern och Sydostasien, och deltar även i OEM- och ODM-samarbete som involverar patchpanel, keystone-jack och frontpanelskomponenter, förutom anpassade 12, 24 och 48 portar keystone nätverkspatchpaneler i C6AT, 905 grader och C6AT 905 grader och C605 grader, kategorier.

Vanliga frågor om patchpaneler och switchar

Q1. Vad är den största skillnaden mellan en patchpanel och en switch?

En patchpanel är en passiv enhet som organiserar och avslutar strukturerad kablage, medan en switch är en aktiv nätverksenhet som bearbetar och dirigerar datatrafik mellan anslutna portar.

Q2. Behöver jag både en patchpanel och en switch i en nätverksinstallation?

I de flesta strukturerade kabelsystem, ja. Patchpanelen avslutar de horisontella kabeldragningarna och korta patch-kablar ansluter sedan specifika patchpanelportar till en switch, vilket skiljer kabelhantering från aktiv nätverksutrustning.

Q3. Vilka portar är vanligtvis tillgängliga för patchpaneler?

Patchpaneler kommer vanligtvis i konfigurationer med 8, 12, 24 och 48 portar, med Patch Panel 24 portar och 48 portar som används ofta i kontors- och telekommiljöer.

Q4. Kan en patchpanel användas utan en switch?

En patchpanel ensam tillhandahåller inte nätverksanslutning, eftersom den bara organiserar kablage. En switch, router eller annan aktiv utrustning behövs fortfarande på ena sidan av patchpanelen för att möjliggöra dataöverföring.

F5. Vad är skillnaden mellan RJ45 keystone-jack och RJ45-hankontakter som används med en patchpanel?

Keystone-uttag är RJ45-honportarna monterade i patchpaneler och frontplåtar för kabelavslutning, medan en RJ45-hankontakt är kontaktänden på en patchkabel som ansluts till dessa keystone-uttagsportar eller i en switchport.
