A nätverkspanel är en väggmonterad panel installerad i hem, kontor och datacenter som ger ett rent, säkert gränssnitt för anslutning av nätverkskablar – som Ethernet eller fiberoptik – till strukturerade kabelsystem. Den fungerar som den synliga ändpunkten för kablar i väggen och accepterar keystone-uttag eller moduler som länkar interna kablar till portar som är vända mot användaren. Istället för att lämna kablar exponerade eller löst avslutade, organiserar och skyddar en nätverksplatta anslutningar samtidigt som den levererar en professionell finish. Tillgängliga i enports till 6-ports eller fler konfigurationer, frontplattor är en grundläggande komponent i alla strukturerade nätverksinstallationer.
Vad är a Nätverkspanel

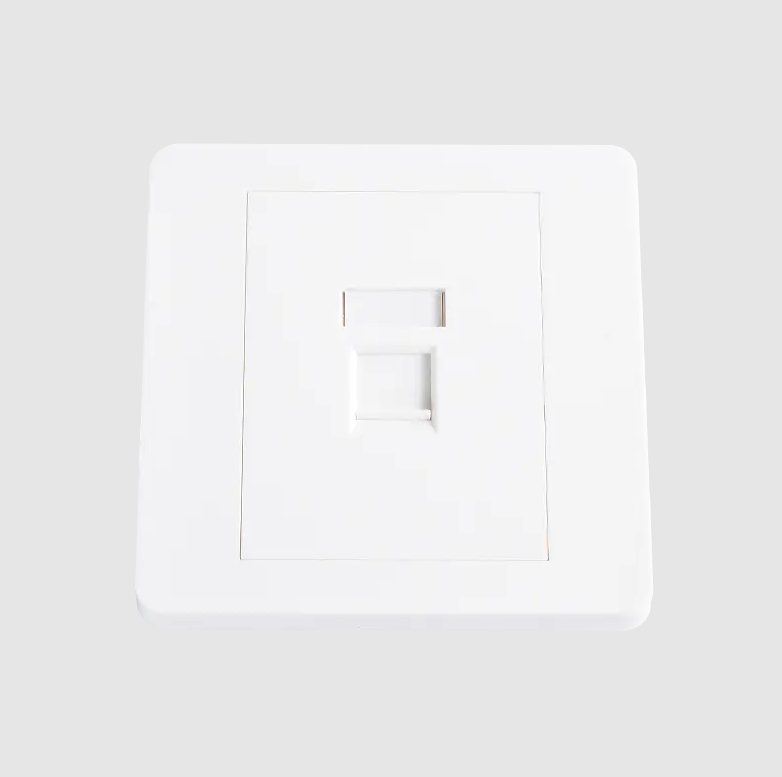

En nätverksplatta är en platt platta – vanligtvis gjord av plast eller metall – som monteras i plan mot en vägg eller yta och som rymmer ett eller flera keystone-uttag, RJ45-portar eller fiberadaptrar. Den ansluter de strukturerade kablarna i väggen till enheter som datorer, telefoner eller switchar via ett enkelt plug-in-gränssnitt.
Frontplattor används i bostadsnätverk, kommersiell IT-infrastruktur och industriella miljöer. De monteras i väggdosor (även kallade baklådor) som sitter infällda i väggen, vilket ger installationen ett färdigt utseende. En viktig skillnad är att själva frontplattan inte terminerar kablar – den funktionen tillhör keystone jack sätts in i frontpanelens portar.
Vanliga applikationer inkluderar:
- Ethernet-datauttag i kontor och hem
- Telefonanslutningspunkter
- Fiberoptiska avslutningspaneler på väggar
- Ljud/bildsignaldistribution i konferensrum
- USB och HDMI vägguttag i smarta byggnader
Huvudtyper av Nätverkspanels
Nätverkspaneler finns i flera olika typer, var och en lämpad för olika kabelstandarder, portantal och installationsmiljöer. Att förstå skillnaderna hjälper till att säkerställa rätt urval för ett givet projekt.
1. Keystone frontplatta (modulär frontplatta)
Den mest använda typen, keystone frontplattor acceptera utbytbara keystone-uttag i snap-in-format. Denna modularitet tillåter samma frontplatta att stödja Ethernet (Cat5e, Katt6, Cat6A), koaxial-, fiber-, USB- eller HDMI-uttag genom att helt enkelt byta ut den insatta modulen. Portantalet varierar vanligtvis från 1 till 6 portar per frontplatta.
Keystone frontplattor är att föredra i kommersiella installationer eftersom de tillåter framtida uppgraderingar utan att byta ut hela vägguttaget - bara keystone-uttaget behöver bytas.
2. Frontplatta med fast port
Frontplattor med fasta portar har integrerade, icke-borttagbara portar inbyggda direkt i plattan. Dessa är vanliga i äldre telefoninstallationer och billigare bostadsprojekt. Även om de är mindre flexibla än keystone-typer, är de ofta mer ekonomiska för engångsinstallationer där kabeltypen inte ändras.
3. Fiberoptisk frontplatta
Dessa frontplattor är designade speciellt för fiberoptiska kablar och innehåller LC-, SC-, ST- eller MTP/MPO-adaptrar. De används i höghastighetsmiljöer som datacenter, universitetsområden och företagsstamnät där dataöverföringshastigheter överstiger 10 Gbps . Fiberfrontplattor måste skydda de optiska kontakterna från damm och fysisk skada, så de inkluderar vanligtvis dammskydd eller slutarportar.
4. Ytmonterad frontplatta
Där det inte är praktiskt att skära i väggar - som i äldre byggnader, betongkonstruktioner eller tillfälliga installationer - fästs ytmonterade frontplattor direkt på väggytan istället för infällda i den. De kommer med en inbyggd baklåda och är snabbare att installera, men något mer framträdande visuellt.
5. Golvlåda / Undergolvsplatta
Används i kontors- och konferensrum med öppen planlösning, golvlådor installeras i förhöjda golv eller betonggolv. De tillhandahåller data-, ström- och AV-anslutningar på skrivbordsnivå utan väggdirigering. En enda golvlåda kan inrymma 4 till 12 portar , som kombinerar Ethernet-, ström- och multimediauttag i en enhet.
6. Multimedia / Kombinationsplatta
Multimedia frontplattor rymmer blandade signaltyper i en enda platta – till exempel kombinerar RJ45 Ethernet-portar, HDMI, USB-A och 3,5 mm ljuduttag. Dessa är särskilt populära i moderna konferensrum, klassrum och hemmabioanläggningar där flera anslutningstyper behövs på ett uttag.
Jämförelse av vanliga nätverkspaneltyper
| Typ | Portflexibilitet | Typisk användning | Installation | Gemensam hamnräkning |
|---|---|---|---|---|
| Keystone (modulär) | Hög | Kontor, hem, företag | I väggen | 1–6 |
| Fast port | Låg | Bostäder, telefoni | I väggen | 1–2 |
| Fiberoptik | Medium | Datacenter, campus | I väggen / surface | 1–4 |
| Ytmonterad | Medium | Eftermontering, betongväggar | Yta | 1–4 |
| Golvlåda | Hög | Öppen planlösning kontor | Undergolv | 4–12 |
| Multimedia | Hög | Klassrum, AV-rum | I väggen / surface | 2–6 |
Nyckelkomponenter i ett nätverkspanelsystem
En komplett montering av frontpanelen innebär att flera komponenter arbetar tillsammans:
- Skalkropp : Ytterplattan i standardstorlekar som UK singel (86×86mm), UK dubbel (86×146mm), eller US 1-gang/2-gang format
- Keystone-jack : Snap-in-moduler som terminerar Cat5e, Cat6, Cat6A eller fiberkablar och accepterar RJ45-kontakter eller fiberkontakter
- Baklåda / vägglåda : Ett infällt hölje monterat inuti väggen som frontplattan skruvas fast på
- Portetiketter/ikoner : Identifieringsmarkörer, färgkodade eller textmärkta, för att särskilja data-, röst- eller AV-portar
- Dammskydd : Skyddshöljen för oanvända portar, särskilt kritiska i fiberoptiska tillämpningar
Nätverkspanel Standarder och kabelkategorier
Prestandan för en nätverksinstallation är bara så bra som kablarna och keystone-uttagen som används i den. Frontplåtar måste matchas till kabelkategorin som används:
- Cat5e : Stöder upp till 1 Gbps vid 100MHz; lämplig för de flesta bostads- och grundläggande kommersiella nätverk
- Cat6 : Stöder upp till 1 Gbps vid 250MHz med bättre överhörningsprestanda; används ofta i moderna kontorsinstallationer
- Cat6A : Stöder upp till 10 Gbps vid 500MHz ; krävs för högdensitetsmiljöer och PoE-applikationer
- Katt8 : Stöder upp till 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Fiber (OM3/OM4/OS2) : Stöder 10G till 100G över längre avstånd; kräver fiberspecifika keystone-adaptrar
Standardorgan som TIA-568 (Nordamerika) och ISO/IEC 11801 (internationell) definierar kanalprestandakrav som frontplattor och uttag måste uppfylla för att uppnå certifierade strukturerade kabelinstallationer.
Hur man väljer rätt nätverkspanel
Att välja rätt frontpanel beror på flera praktiska faktorer:
Porträkning
Bestäm hur många anslutningar som behövs på varje plats. En standard skrivbordsarbetsstation kräver vanligtvis 2 portar (en data, en reserv eller röst), medan en AV-station i klassrummet kan behöva 4–6 portar. Undvik att överspecificera för att hålla vägggenomföringar hanterbara.
Installationsmiljö
För nybyggnation eller renovering erbjuder inbyggda keystone frontplattor den renaste finishen. För befintliga byggnader där väggdragning inte är möjlig, eliminerar ytmonteringsalternativ behovet av att dra kablar genom väggar. Industri- och utomhusmiljöer kräver IP-klassade (t.ex. IP44 eller IP55) frontplåtar med damm- och fuktskydd.
Kabeltyp och hastighetskrav
Matcha keystone-uttag till den kabelkategori som körs. Att installera Cat6A-uttag i en Cat5e-infrastruktur slösar investeringar, medan att montera Cat5e-uttag i en Cat6A-installation skapar en prestandaflaskhals vid uttaget – den svagaste länken definierar kanalens maximala hastighet.
Estetiska och regulatoriska standarder
I reglerade miljöer som sjukvård eller statliga anläggningar kan frontplåtar behöva uppfylla specifika färgkodningsstandarder eller brandklassade väggmonteringskrav. Kommersiella utrymmen anger ofta en konsekvent finish (vit, elfenben eller borstat stål) för att matcha inredningsstandarder.
Nätverkspanel kontra patchpanel: nyckelskillnader
En vanlig förvirringspunkt är att skilja en nätverkspanel från en patchpanel. Även om båda avslutar strukturerade kablar, skiljer sig deras roller avsevärt:
- Framsida : Installerad vid användarens slutpunkt (skrivbord, vägg, golv); ger 1–6 portar per plats; ansluter slutenheter till inbyggda kablar
- Patchpanel : Installerad i nätverksstället eller telekommunikationsrummet; konsoliderar alla kabeldragningar i väggen (ofta 24 till 48 portar per panel ); ansluts till switchar via patch-kablar
Tillsammans bildar frontplattan och patchpanelen de två ändarna av en strukturerad kabelkanal, med den horisontella kabeln i väggen mellan dem.
Praktiska installationstips
Korrekt installation säkerställer både prestanda och livslängd:
- Lämna alltid minst 30 cm kabelslapp inuti den bakre lådan för att möjliggöra återuppkoppling om ett uttag misslyckas
- Bibehåll parvridning så nära keystone-uttagets avslutningspunkt som möjligt – att tvinna upp mer än 13 mm (0,5 tum) försämrar Cat6- och Cat6A-prestanda
- Märk varje port tydligt på både frontpanelen och motsvarande patchpanelport med ett konsekvent numreringsschema (t.ex. F1-D1 = våning 1, skrivbord 1)
- Använd dammskydd på oanvända keystone-öppningar för att förhindra att skräp samlas inuti baklådan
- För fiberinstallationer, rengör alla kontakter med lämpliga verktyg innan du testar; förorenade fiberändar är de ledande orsaken till fiberlänksfel
- Testa varje färdigt uttag med en kabelcertifierare (inte bara en kontinuitetstestare) för att bekräfta att kanalen uppfyller den obligatoriska TIA- eller ISO-standarden
