Att välja rätt kabeltyp är avgörande när man bygger ett effektivt och stabilt nätverkskablingssystem. Enkelt uttryckt, om din miljö har hög elektromagnetisk störning (EMI) eller radiofrekvensstörning (RFI), såsom fabriksverkstäder, sjukhus eller stora datacenter, bör du använda Skärmade patchsladdar ; för miljöer med mindre störningar, såsom vanliga hemnätverk eller små och medelstora kontor, är oskärmade tvinnade par (UTP) kablar ett mer kostnadseffektivt och enklare att installera alternativ.
Vad är Shielded Patch Cords? Varför är de så viktiga?

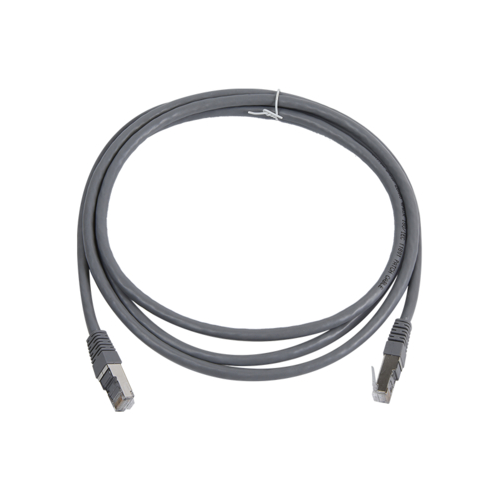

Skärmade tvinnade par (STP eller FTP) patch-kablar är nätverkskablar med ett eller flera lager av metallskärmning lindade runt de tvinnade paren. Denna "pansar" tjänar främst till att fysiskt blockera externa elektromagnetiska vågor från att komma in i kabeln och förhindra att interna signaler strålar utåt.
I komplexa kabelmiljöer, skärmade patch sladdar fungera som data "livvakter". Utan skärmningsteknik kan starka elektromagnetiska fält (som de nära generatorer, hissmotorer eller högspänningsledningar) inducera brus i kablarna, vilket leder till ökad felfrekvens, dataförlust och i allvarliga fall även nätverksavbrott.
Kärnfördelarna med skärmade patchsladdar:
- Överlägsen anti-interferensförmåga: Motstår effektivt EMI och RFI, vilket säkerställer dataöverföringsintegritet.
- Lägre överhörning: Speciellt i kabelrännor där kablar är tätt buntade, minskar skärmade patch-kablar effektivt signalkopplingen mellan kablar (d.v.s. främmande överhörning ANEXT).
- Högre säkerhet: Det skärmande lagret minskar läckage av elektromagnetisk strålning, vilket gör det svårare att avlyssna data.
Fördjupade scenarier: När är det viktigt att välja skärmade patchsladdar?
Alla nätverk behöver inte vara "helt bepansrade", men i följande specifika scenarier är det ett obligatoriskt krav att distribuera skärmade patch-kablar och ett matchande skärmat kabelsystem:
- Industriella miljöer: Fabriksautomations produktionslinjer är fyllda med stora motorer, svetsmaskiner och frekvensomvandlare, som genererar betydande elektromagnetiskt brus.
- Medicinska institutioner: På sjukhus, nära MRT-rum och röntgenapparater, måste högkvalitativa skärmade lappsladdar användas för att förhindra att medicinsk utrustning och nätverkssignaler stör varandra.
- Högdensitetsdatacenter: När hundratals eller tusentals nätverkskablar är tätt buntade i serverrack och arbetar med hastigheter på 10 Gigabit (10GBase-T) eller högre, löser användningen av Cat6A-skärmade patchkablar effektivt problemet med överhörning mellan kablar.
- Regering och konfidentiella organisationer: För informationssäkerhet och förebyggande av läckage är skärmade system det föredragna valet.
När ska man välja oskärmade patchkablar (UTP)?
Om din kabelmiljö är relativt "ren" förblir oskärmade tvinnade par (UTP) kablar det vanliga valet. För de flesta kommersiella kontorsbyggnader, skolor och hemanvändare erbjuder UTP-patchkablar betydande fördelar:
- Lägre kostnad: Kostnaden för kablar och medföljande kontakter och patchpaneler är vanligtvis lägre än skärmade system.
- Enklare installation: De är mer flexibla, lättare att böja och dra genom ledningar och kräver inga komplicerade jordningsprocedurer.
- Tillräckligt för dagliga behov: I avsaknad av starka störningskällor kan kvalificerade Cat6 oskärmade patchkablar fullt ut uppfylla behoven för Gigabit eller till och med kortdistans 10 Gigabit-överföring.
Jämförelseguide: Viktiga skillnader mellan skärmade och oskärmade patchkablar
- Interferensmotstånd: Skärmade patchkablar har extremt stark anti-interferensprestanda. Tack vare det metallskärmande lagret kan de effektivt "immunisera" mot extern elektromagnetisk störning (EMI) och radiofrekvensstörning (RFI), vilket gör dem idealiska för komplexa elektromagnetiska miljöer. Oskärmade tvinnade par (UTP) kablar förlitar sig huvudsakligen på den tvinnade parstrukturen för att eliminera brus, lämplig för vanliga miljöer.
- Jordsystemskrav: Skärmade patchkablar kräver strikt jordning i båda ändar, medan oskärmade patchkablar inte kräver jordning, vilket förenklar installationen.
- Installationssvårigheter och fysiska egenskaper: Skärmade kablar är tjockare, styvare och kräver exakt hantering, medan oskärmade kablar är tunnare, flexibla och lättare att installera.
- Kostnad: Skärmade patchsladdar är dyrare och mer arbetskrävande att installera, medan oskärmade patchsladdar är billigare och lättare att underhålla.
- Typiska applikationer: Skärmade patch-sladdar är idealiska för miljöer med hög störning som industriell automation, stora datacenter, medicinska bildrum och flygplatser. Oskärmade patchsladdar passar vardagliga scenarier som hemnätverk, små och medelstora kontor och skolor.
Rätt kabelval är det första steget till stabil nätverksdrift. Innan du köper, utvärdera din elektromagnetiska miljö på plats för att säkerställa att skärmade patch-kablar används där de behövs som mest.
