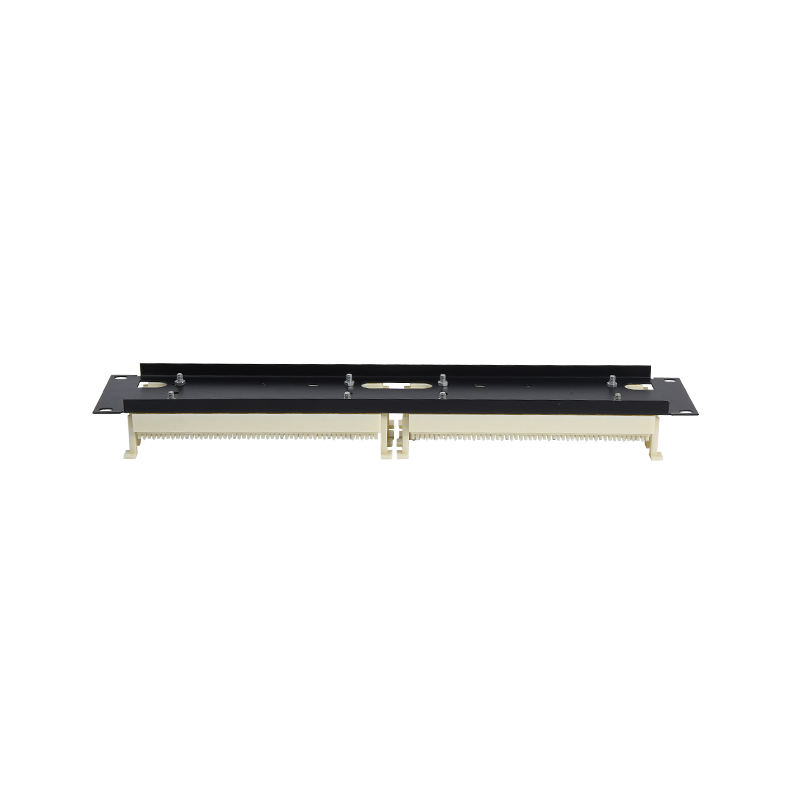

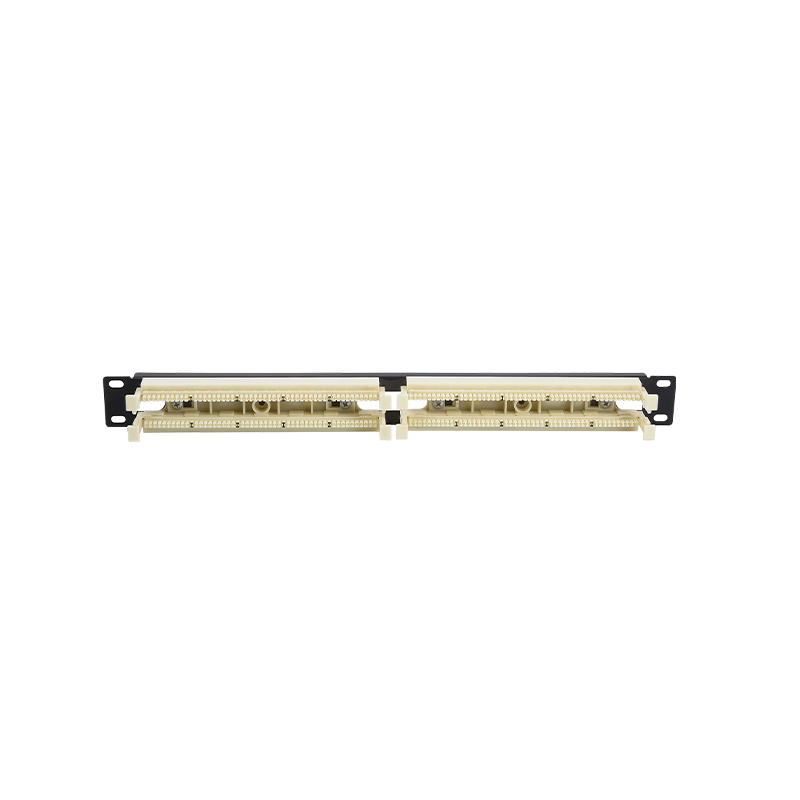

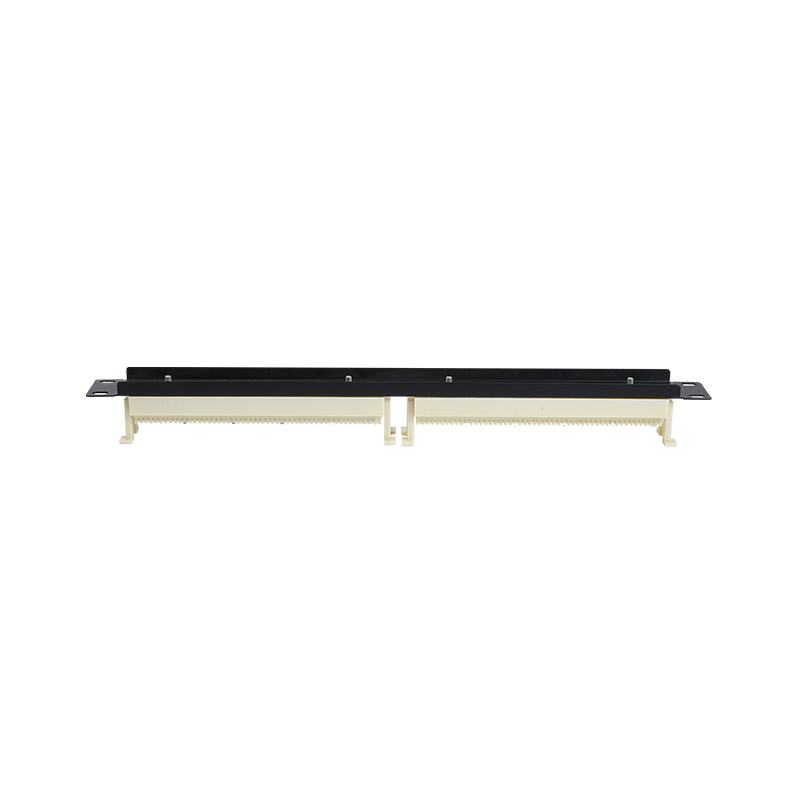

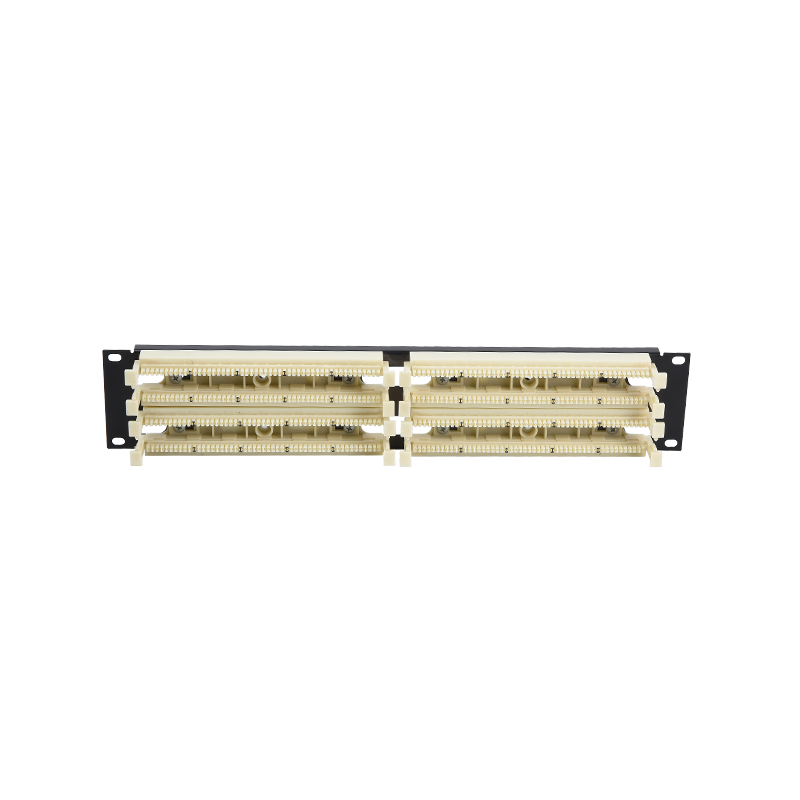

ENSKILD 110 ledningsblock

Hem / Produkt / Kopparsystem / 110 ledningsblock

Produktion

DETALJER

110 ledningsblock Tillverkare

1. Prestandan överensstämmer med TIA/EIA/ISO -standarder
2. Anslutningsmetod: Support Enhanced 110 IDC -ledningsmetod.
3. Miljökrav: Uppfyller ROHS -standarder.
4. Material Introduktion: Det största funktionen i det integrerade ledningssystemet är att använda samma gränssnitt och samma transmissionsmedium för att överföra olika information om den, och samtidigt använda ledningsbygningsmetoden för att flexibelt styra applikationsfunktionen för varje skrivbordsinformation. Därför bör patchpanelen som används för att avsluta de horisontella vridna parkablarna från alla skrivbordsinformationspunkter använda RJ45-gränssnittspanelen, och för att avsluta flerparets röstkablar från huvudtelefonrummet, bör motsvarande par på 110 användas. Patchpanelen räcker och röstanslutningen realiseras genom bygelanslutning med RJ45 -port 110 -patchpanelen.
5. Mellanmatchande relation: Används med kontakter i samma standardserie
6. Tillämplig standard: Allmän specifikation: YD/T 926.1-2009
Sub-standard: YD/T 926.3-2009
7. Tekniska parametrar:
Elektriska egenskaper:
A. Tål spänning: DC1000V (AC750V) 1 min utan nedbrytning och båge fenomen
B. Isoleringsresistens: Initialvärde ≥ 1000MΩ
Mekaniska egenskaper:
A. IDC -terminal är klämt till 23 ~ 26Awg Twisted Par
Varaktighet:
A. Antal trådavbrott: 250 gånger
8.Material- och ytbehandling:
A. Metallmaterial:
IDC Card Wire Terminal: Fosfor Bronze Nickel Plated
B. Icke-metalliska material:
Plast: PC -polykarbonat
9. Miljöprestanda: Temperatur: -25 ～ 70 ℃ Fuktighet: ≤85% (temperatur 85 ℃ ± 3 ℃)
Salt spray -test:
A. pH -värdet för saltlösningen före atomisering är mellan 6,5 och 7,2 (35 ± 2 ℃);
B. Saltlösningen framställs med natriumklorid (kemiskt ren, analytiskt ren) och destillerat eller avjoniserat vatten.
Dess koncentration är (5 ± 0,1)% (massprocent);
C. Kontinuerlig atomisering antas och den rekommenderade varaktigheten är 24 timmar;
D. Vid finfördelare är det nödvändigt att förhindra föroreningar som olja och damm och temperaturen och fuktigheten i jetluften från att påverka arbetet.
villkor för rymden.

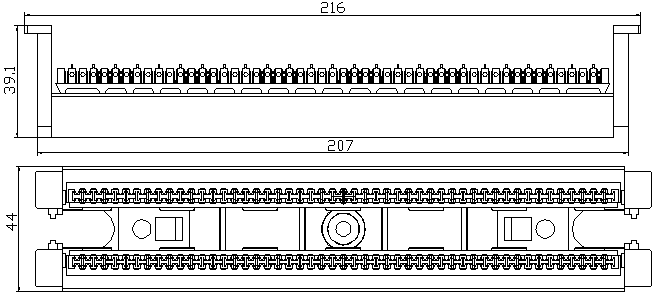

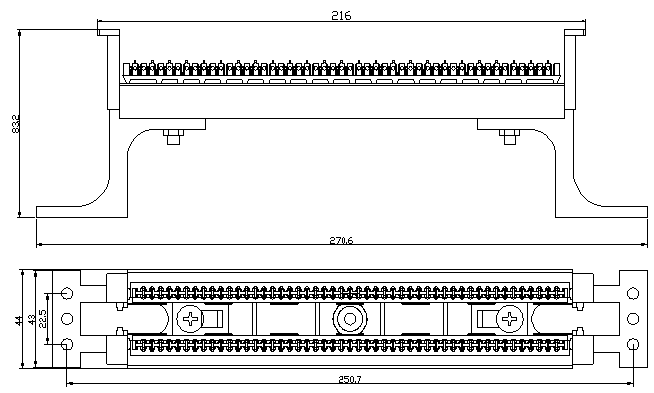

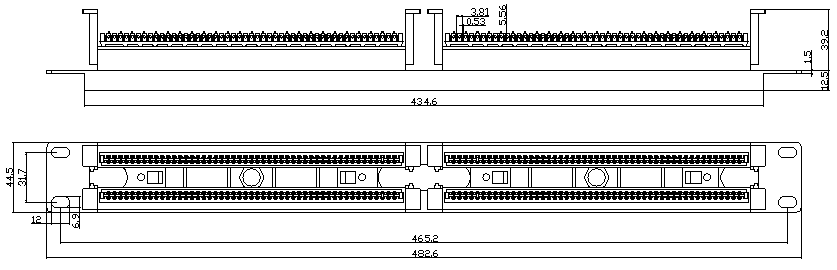

10. Konturritning och maximal storlek anpassad
11. Förpackning och förvaring: Produkten läggs i en speciell blisterpåse och läggs sedan i en kartong, och produkttillbehör placeras samtidigt, och en etikett som indikerar produktmodellen och kvantiteten är fäst på det övre vänstra hörnet av framsidan av kartongen och lägg den i kartongen. De förpackade produkterna ska lagras i ett lager där omgivningstemperaturen är -5 ℃ ~ 30 ℃, den relativa fuktigheten är inte mer än 70%, och det finns ingen syra, alkali och andra frätande gaser i den omgivande luften och lagringsperioden är tre år.
Regelbunden förpackningsmängd: 10 lådor per låda, 2 per låda, 20 per låda.
12. OBS: Produktanvändningsmärke: Kundspecificerad förpackning.
Sedan 2005

Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. är en professionell tillverkare av strukturerade kabellösningar och fiberoptiska produkter, som integrerar design, utveckling, försäljning och service.

I nästan 20 år har vi strävat efter att på bästa sätt möta våra kunders behov, genom att dra nytta av vår erfarenhet och leverera värde från början av deras online-interaktion. Tack vare ett moget forsknings- och utvecklingssystem (FoU) garanteras Simantes produkters jämna kvalitet redan från designstadiet. Vårt företag har över 10 ingenjörer och över 30 heltidsanställda tekniska specialister, som kontinuerligt bidrar med sin expertis, förbättrar kvaliteten och underlättar produktinnovation.

17+ branscherfarenhet

Våra huvudprodukter inkluderar uttagsmoduler, patchpaneler, väggpaneler, datauttag och andra komponenter, vilka används flitigt inom områden som strukturerade kabelsystem (SCS), nätverkskommunikation, smarta hem och automationssystem.

Produktionsanläggningen har 10 standard- och specialiserade produktionslinjer, 10 uppsättningar helautomatiska formsprutningsmaskiner, 20 halvautomatiska formsprutningsmaskiner och 8 enheter av olika automatiska monteringsutrustningar, vilket gör det möjligt att upprätthålla en stabil årlig produktion på mer än 9 miljoner enheter.

Simantes fokus på den högteknologiska marknaden driver deras höga kvalitetsstandarder. Vi kontrollerar inte bara strikt produktionsprocessen utan säkerställer också att våra kunders omfattande testkrav uppfylls genom ett väletablerat testsystem. Vi upprätthåller stabila exportvolymer till Europa, Australien, Afrika, Mellanöstern och Sydostasien, och accepterar även OEM- och ODM-beställningar.

Simante – skapar värde med dig!

Certifikatvisning

Vi har ett antal nationella patent, vi har också godkänt ISO9001-certifieringen för kvalitetsledningssystem, och alla våra produkter överensstämmer med standarderna.

  • Emc
  • Lvd
  • Tuv
  • Rohs
  • Iso
  • NÅ

Nyheter

Våra viktigaste evenemang och utställningsinformation.

Hur man väljer det bästa Cat7 Keystone-jacket för din nätverksinstallation? Att välja det bästa Katt7 keystone jack kommer ner till tre kärnfaktorer: skä...
Hur man enkelt hanterar kablar? I moderna hem- och kontorsmiljöer, röriga kablar påverkar inte bara estetiken utan kan ocks...
Vilka är de huvudsakliga användningsområdena för patchsladdar? Vad är patchsladdar och vilken funktion har de? Patch sladdar används främst i olik...
Vilka är de typiska tillämpningarna av patchpaneler? I modern nätverkskommunikationsteknik fungerar patchpaneler som "trafikledaren", som förbinder ve...
Hur man använder hankontakter? Inom modern elektronik och industriell automation är kontakter viktiga komponenter för signal- oc...
Vilken roll har en frontplatta? I modern industriell tillverkning, smarta hem och vardagsliv är konceptet " Framsida " är ...
Hur ansluter jag en CAT3 Keystone Jack? Cat3 Keystone Jacks är vanliga komponenter i nätverkskablar och röstkommunikationssystem, s...
Vad är ett 110 ledningsblock? Ett 110 ledningsblock är en patchpanel som används i ledning av telefon- och datanätverk, ofta i ...
Vad är en lappkabel? I det dagliga livet kommer vi ofta i kontakt med olika kablar, men Lappsladd ...
Hur hjälper CAT3 Keystone Jack i ett strukturerat kablingssystem? Cat3 keystone jack Använd standardiserade RJ11/RJ45-gränssnitt för kategori 3 vridna parkab...
Vad är ett manligt kontakt? Vilka är dess strukturer, material och tillämpningar? En manskontakt är ett kontakt med utskjutande stift, som vanligtvis används för att para m...
Uppfyller isoleringsmotståndet hos den oskärmade lappsladden fortfarande kraven efter det ständiga fuktiga värmestestet? Det konstanta fuktiga värmestestet är ett prestandatest som används för att utvärdera långsiktig ...

Utökad branschkunskap

Ett 110 ledningsblock , även känd som ett 110 -block eller 110 punchdown -block, är en typ av elektrisk anslutningsblock som används i telekommunikations- och nätverksinstallationer. Det ger ett bekvämt och organiserat sätt att avsluta och hantera flera par koppartrådar, som vanligtvis används för telefon- eller dataanslutningar.
Namnet "110" hänvisar till standardmätningsmetoden som används på dessa block, som involverar användning av ett punchdown -verktyg för att säkra ledningarna i blocket. Själva blocket består av rader med metallklipp eller kontakter arrangerade i ett rutmönster.
Här är de viktigaste komponenterna och funktionerna i ett 110 ledningsblock:
Terminalremsor: Blocket är uppdelat i terminalremsor, med varje remsa som vanligtvis rymmer flera par av ledningar. Dessa remsor är färgkodade, med varje färg som representerar ett specifikt trådpar eller kanal.
IDC -kontakter: Varje terminalremsa har flera IDC (isoleringsförskjutningskontakt) kontakter. Dessa kontakter har skarpa blad eller stift som tränger igenom isoleringen av ledningarna när de stansas ner, vilket skapar en säker elektrisk anslutning.
Märkning: Ledningsblocket kan ha märkningsområden eller förtryckta etiketter för att identifiera trådpar eller kanaler, vilket möjliggör enkel identifiering och felsökning.
Montering: 110 ledningsblock är utformade för att monteras på en vägg eller i en specialiserad kapsling. De kan ha montering av hål eller konsoler för säker installation.
Tillbehör: Olika tillbehör finns tillgängliga för 110 ledningsblock, inklusive överbryggningsklipp, skyddsskydd och kabelhanteringsalternativ. Överbryggande klipp möjliggör överkopplings- eller överbryggningsförbindelser mellan olika block eller terminaler.
Processen med att avsluta ledningar på ett 110 ledningsblock innebär att du strippar trådisoleringen, sätter in trådarna i lämpliga IDC -kontakter på terminalremsan och använder ett punchdown -verktyg för att trycka på ledningarna på plats. Detta säkerställer en pålitlig och hållbar anslutning.
110 Kabelblock används ofta i telefondistributionssystem, där de fungerar som en central uppsägningspunkt för telefonlinjer som kommer från olika platser. De används också i nätverksapplikationer, såsom att avslutas CAT5E eller CAT6 Ethernet -kablar för datanslutningar.
De viktigaste fördelarna med att använda 110 ledningsblock är deras förmåga att hantera ett stort antal trådanslutningar på ett kompakt och organiserat sätt, deras kompatibilitet med branschstandardavslutningsmetoder och deras enkel installation och underhåll.
Sammantaget ger 110 ledningsblock en effektiv och pålitlig lösning för att avbryta och hantera flera koppartrådanslutningar i telekommunikations- och nätverksinstallationer.
