ENSKILD Cat6 Patch Panel

Hem / Produkt / Kopparsystem / Lapppanel / Cat6 Patch Panel

Produktion

DETALJER

Cat6 Patch Panel Tillverkare

En CAT6 -patchpanel är en enhet som används för att organisera och hantera nätverkskablar i ett strukturerat kablingssystem. Den inkluderar vanligtvis en serie portar, som var och en kan anslutas till en nätverkskabel, vilket gör att kablar kan vara enkelt anslutna och kopplade vid behov. "CAT6" -beteckningen hänvisar till kategorin för kabeln som panelen är utformad för att stödja, i detta fall kategori 6. Denna typ av kabel kan stödja Gigabit Ethernet -hastigheter och kan arbeta vid frekvenser upp till 250 MHz och kan hantera högre bandbreddsapplikationer upp till 10 GBP: er. Det är mer pålitligt och ger mer utrymme för framtida nätverksutvidgning än CAT5E eller CAT6A.
1.19 "Rackmonteringsstandard, robust, lätt att installera design, kraftigt förbättra arbetseffektiviteten; kompatibel med 19" utrustningsställ, skåp och väggfästen.
2. 0,5U, 1U, 2U Valfritt. 24 portar och 48 portar har etiketter på framsidan, och den stora etiketten på framsidan är bekväm för kundens portidentifiering; Det finns en kabelhanterare på baksidan, som effektivt kan leda kabeln till avslutningspunkten.
3. Anslutningsmetod: RJ45 Jack med bygel, IDC avslutas med horisontella ledningar. Kontaktnålkontakten antar hög och låg dislokationsteknik, vilket effektivt minskar det nära övergångsvärdet.
4. Miljökrav: Uppfyller ROHS -standarder.
5. Material Introduktion: Denna patchpanelprodukt används för att ansluta ledningarna horisontella ledningar och arbetsområden på samma golv i byggnaden och används främst för omvandlingsanslutning av ledningsutrustning och terminalutrustning eller adaptrar. Produktparning och parningskablar är koppar-axel vridna parkablar och koppar-axelhoppare.
6. Relation mellan matchning: Användning med kontakter i samma standardserie
7. Tillämplig standard: Allmän specifikation: YD/T 926.1-2009
Sub-standard: YD/T 926.3-2009
8. Tekniska parametrar:
Elektriska egenskaper:
A. Frekvensområde: 1 ～ 250MHz
B. Arbetsspänning: 125 v
C. Fastställsspänning: DC1000V (AC750V) 1 min utan nedbrytning och bågfenomen
D. Dämpning i närheten av nära
E. Isoleringsresistens: Initialvärde ≥ 100mΩ
Efter konstant fuktigt värmestest ≥100 mΩ
Mekaniska egenskaper:
A. Insertionskraft och utdragningskraft: Insättningskraften är inte mer än 20n, och utdragningskraften är inte mindre än 20n
B. Effekt av anslutningsanslutningsanordning: 50n 60 ± 5S
C. IDC -terminal är klämt till 23 ~ 26Awg Twisted Par
Varaktighet:
A. Antalet gånger är kontakten och uttaget in: 750 gånger
B. Antal trådavslutningar: 250 gånger
9. Material- och ytbehandling:
A. Metallmaterial:
Konsol: Kallt rullat stål sprayat med plast
Guldnål: Fosforbronsguldpläterad
IDC Card Wire Terminal: Fosfor Bronze Nickel Plated
B. Icke-metalliska material:
Plast: PC Polykarbonat, ABS
C. Tjocklek på guldpläterat skikt: 6 ~ 50U guldpläterad
D. PCB -material: FR4
10. Miljöprestanda: Temperatur: -25 ～ 70 ℃ Fuktighet: ≤85% (temperatur 85 ℃ ± 3 ℃)
Salt spray -test:
A. pH -värdet för saltlösningen före atomisering är mellan 6,5 och 7,2 (35 ± 2 ℃);
B. Saltlösningen framställs med natriumklorid (kemiskt ren, analytiskt ren) och destillerat eller avjoniserat vatten.
Dess koncentration är (5 ± 0,1)% (massprocent);
C. Kontinuerlig atomisering antas och den rekommenderade varaktigheten är 48 timmar;
D. Vid finfördelare är det nödvändigt att förhindra föroreningar som olja och damm och temperaturen och fuktigheten i jetluften från att påverka arbetet.
villkor för rymden.

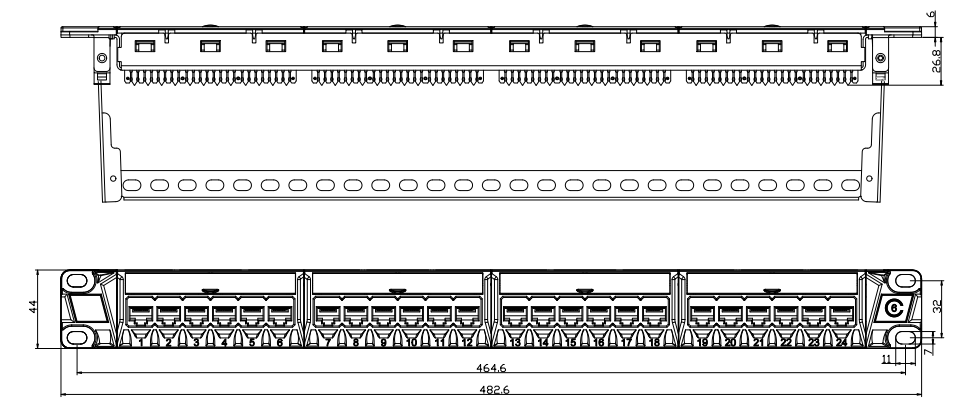

11. Konturritning och anpassad av maximal storlek
12. Förpackning och förvaring: Produkten läggs i en speciell blisterpåse och läggs sedan i en kartong, och produkttillbehören placeras samtidigt, och en etikett som indikerar produktmodellen och kvantiteten är fäst på det övre vänstra hörnet av kartongen och lägg den i kartongen. De förpackade produkterna ska lagras i ett lager där omgivningstemperaturen är -5 ℃ ~ 30 ℃, den relativa fuktigheten är inte mer än 70%, och det finns ingen syra, alkali och andra frätande gaser i den omgivande luften och lagringsperioden är tre år.
Regelbunden förpackningsmängd: 10 lådor per låda, 1 per låda, 10 per låda.
13. OBS: Produktanvändningsmärke: Kundspecificerad förpackning.
Sedan 2005

Yuyao Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. är en professionell tillverkare av strukturerade kabellösningar och fiberoptiska produkter, som integrerar design, utveckling, försäljning och service.

I nästan 20 år har vi strävat efter att på bästa sätt möta våra kunders behov, genom att dra nytta av vår erfarenhet och leverera värde från början av deras online-interaktion. Tack vare ett moget forsknings- och utvecklingssystem (FoU) garanteras Simantes produkters jämna kvalitet redan från designstadiet. Vårt företag har över 10 ingenjörer och över 30 heltidsanställda tekniska specialister, som kontinuerligt bidrar med sin expertis, förbättrar kvaliteten och underlättar produktinnovation.

17+ branscherfarenhet

Våra huvudprodukter inkluderar uttagsmoduler, patchpaneler, väggpaneler, datauttag och andra komponenter, vilka används flitigt inom områden som strukturerade kabelsystem (SCS), nätverkskommunikation, smarta hem och automationssystem.

Produktionsanläggningen har 10 standard- och specialiserade produktionslinjer, 10 uppsättningar helautomatiska formsprutningsmaskiner, 20 halvautomatiska formsprutningsmaskiner och 8 enheter av olika automatiska monteringsutrustningar, vilket gör det möjligt att upprätthålla en stabil årlig produktion på mer än 9 miljoner enheter.

Simantes fokus på den högteknologiska marknaden driver deras höga kvalitetsstandarder. Vi kontrollerar inte bara strikt produktionsprocessen utan säkerställer också att våra kunders omfattande testkrav uppfylls genom ett väletablerat testsystem. Vi upprätthåller stabila exportvolymer till Europa, Australien, Afrika, Mellanöstern och Sydostasien, och accepterar även OEM- och ODM-beställningar.

Simante – skapar värde med dig!

Certifikatvisning

Vi har ett antal nationella patent, vi har också godkänt ISO9001-certifieringen för kvalitetsledningssystem, och alla våra produkter överensstämmer med standarderna.

  • Emc
  • Lvd
  • Tuv
  • Rohs
  • Iso
  • NÅ

Nyheter

Våra viktigaste evenemang och utställningsinformation.

Hur man väljer det bästa Cat7 Keystone-jacket för din nätverksinstallation? Att välja det bästa Katt7 keystone jack kommer ner till tre kärnfaktorer: skä...
Hur man enkelt hanterar kablar? I moderna hem- och kontorsmiljöer, röriga kablar påverkar inte bara estetiken utan kan ocks...
Vilka är de huvudsakliga användningsområdena för patchsladdar? Vad är patchsladdar och vilken funktion har de? Patch sladdar används främst i olik...
Vilka är de typiska tillämpningarna av patchpaneler? I modern nätverkskommunikationsteknik fungerar patchpaneler som "trafikledaren", som förbinder ve...
Hur man använder hankontakter? Inom modern elektronik och industriell automation är kontakter viktiga komponenter för signal- oc...
Vilken roll har en frontplatta? I modern industriell tillverkning, smarta hem och vardagsliv är konceptet " Framsida " är ...
Hur ansluter jag en CAT3 Keystone Jack? Cat3 Keystone Jacks är vanliga komponenter i nätverkskablar och röstkommunikationssystem, s...
Vad är ett 110 ledningsblock? Ett 110 ledningsblock är en patchpanel som används i ledning av telefon- och datanätverk, ofta i ...
Vad är en lappkabel? I det dagliga livet kommer vi ofta i kontakt med olika kablar, men Lappsladd ...
Hur hjälper CAT3 Keystone Jack i ett strukturerat kablingssystem? Cat3 keystone jack Använd standardiserade RJ11/RJ45-gränssnitt för kategori 3 vridna parkab...
Vad är ett manligt kontakt? Vilka är dess strukturer, material och tillämpningar? En manskontakt är ett kontakt med utskjutande stift, som vanligtvis används för att para m...
Uppfyller isoleringsmotståndet hos den oskärmade lappsladden fortfarande kraven efter det ständiga fuktiga värmestestet? Det konstanta fuktiga värmestestet är ett prestandatest som används för att utvärdera långsiktig ...

Utökad branschkunskap

Design och tillämpning av en Cat6 Patch Panel är specifikt anpassade för att rymma de högre prestandafunktionerna för CAT6 Ethernet -kablar. Här är en översikt över design och applicering av CAT6 -patchpaneler:
Portkonfiguration: CAT6 -patchpaneler finns i olika portkonfigurationer, vanligtvis från 12 portar till 48 portar eller mer. Portarna är utformade för att rymma RJ45 -kontakter som används för CAT6 Ethernet -kablar. Antalet portar beror på de specifika behoven i nätverksinstallationen.
Avslutningsstil: CAT6-patchpaneler använder nedgångsavslutning, liknande andra patchpaneler. De har IDC (isoleringsförskjutningskontakt) terminaler, såsom 110 eller Krone -stil, för att säkert avsluta enskilda kabelledare. Avdragningsprocessen säkerställer en pålitlig och konsekvent anslutning, vilket minimerar risken för signalförlust eller störningar.
Förbättrad prestanda: CAT6 -patchpaneler är utformade för att stödja de högre prestanda och dataöverföringshastigheter för CAT6 -kablar. De är konstruerade för att minska övergången och störningar, vilket ger förbättrad signalintegritet och möjliggör Gigabit Ethernet (1000base-T) och potentiellt till och med 10-gigabit Ethernet (10GBase-T) över kortare avstånd.
Ledningsschema: CAT6-patchpaneler stöder både T568A och T568B ledningsscheman, som är industristandardkonfigurationerna för Ethernet-anslutningar. Panelerna är vanligtvis märkta med färgkodning eller markeringar som indikerar motsvarande ledningsschema, vilket gör det enklare att följa rätt ledningsmönster under installation eller felsökning.
Kabelhantering: CAT6 -patchpaneler inkluderar ofta kabelhanteringsfunktioner för att organisera och säkra nätverkskablar. Dessa funktioner kan inkludera kabelhanteringsstänger, kabelband eller slingor som möjliggör korrekt routing och stamavlastning. Effektiv kabelhantering säkerställer ett snyggt och organiserat utseende, samt bättre luftflöde och tillgänglighet i nätverksskåpet eller racket.
Märkning och identifiering: CAT6 -patchpaneler har märkningsalternativ för att identifiera och dokumentera varje portanslutning. Panelerna kan inkludera förtryckta etiketter eller tomma etikettfält där administratörer kan markera eller skriva ut motsvarande portnummer, enhetsnamn eller annan relevant information. Korrekt märkning förenklar kabelidentifiering, felsökning och underhållsuppgifter.
Monteringsalternativ: CAT6-patchpaneler är designade för enkel installation och integration i nätverksskåp, rack eller väggmonteringskapslingar. De har vanligtvis standard 19-tums rackmonterade dimensioner, vilket möjliggör sömlös integration med annan nätverksutrustning. Vissa paneler kan också erbjuda alternativ för väggmonteringsinstallation, vilket ger flexibilitet för olika installationsscenarier.
Efterlevnad och certifiering: Leta efter CAT6 -patchpaneler som uppfyller branschstandarder och certifieringar, till exempel de som fastställs av Telecommunications Industry Association/Electronic Industries Association (TIA/EIA) och UL (Underwriters Laboratories). Efterlevnad säkerställer att patchpanelen uppfyller de prestanda och säkerhetsstandarder som krävs för tillförlitlig nätverksanslutning.
CAT6-patchpaneler används ofta i nätverk som kräver högre dataöverföringshastigheter, såsom små till medelstora företag, datacenter eller företagsmiljöer. De tillhandahåller en pålitlig och organiserad lösning för att hantera nätverksanslutningar och stödja prestandakraven från moderna nätverksapplikationer.
